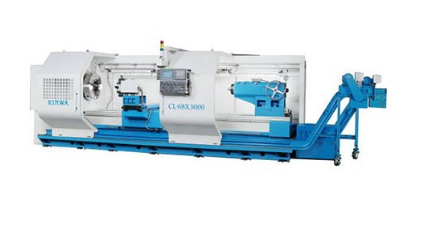

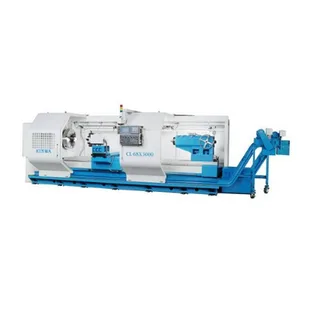

Máy Tiện CNC Kinwa CL 58

Thông số kỹ thuật

Bảo hành	12 tháng

Đặc điểm nổi bật

Thông số Máy Tiện CNC Kinwa CL 58:Thông số kỹ thuậtCL 58Đường kính tiện qua băng900 mmĐường kính tiện qua bàn xe daoĐường kính tiện qua tay bào520 mmKhoảng cách chống tâm1115, 2115, 3395, 4345, 5625, 6430 mmKhoảng cách từ trục chính đến tâmĐường kính

Thông số Máy Tiện CNC Kinwa CL 58:

Thông số kỹ thuậtCL 58
Đường kính tiện qua băng	900 mm
Đường kính tiện qua bàn xe dao
Đường kính tiện qua tay bào	520 mm
Khoảng cách chống tâm	1115, 2115, 3395, 4345, 5625, 6430 mm
Khoảng cách từ trục chính đến tâm
Đường kính tiện lớn nhất
Chiều dài cắt lớn nhất
Đường kính tiện tiêu chuẩn
Đường kính cắt tiêu chuẩn
Bề rộng băng máy	560 mm
Hành trình
Trục X	520 mm
Trục Z	950, 1950, 3220, 4170, 5360, 6165 mm
Trục Chính
Tốc Độ
Mũi Trục chính
ID ổ trục chính
Đường kính lỗ trục chính	φ 120 mm ( A2-11, 6 ~ 1600 rpm ) φ 186 mm ( A2 – 15, 3 ~ 1000 rpm ) φ 258 mm ( A2 – 15, 3 ~ 650 rpm ) φ 375 mm ( A2 – 20, 4 ~ 500 rpm )
Mâm cặp
Bar Capacity
Số cấp tốc độ trục chính	2
Turret
tools
OD tool shank	V 8 : □ 25 mm H 4 : □ 32 mm ( Option )
ID tool shank ( Max. )	V 8 : φ 40 mm H 4 : φ 50 mm ( Option ) H 6 : φ 50 mm ( Option )
Standard
Option
Tốc Độ cấp hành trình
Trục X	10 m / min
Trục Z	10 m / min
Ụ Động
Hành trình ụ động	220 mm
Đường kính nòng ụ động	150 mm
Côn nòng ụ động	MT # 5
Hành trình ụ động
Motor
Công suất motor trục chính	αP 40 i ( 30 HP / 25 HP ) αP 50 i ( 40 HP/ 30 HP ) *
Công xuất servo	X : α 12 is ( 3.6 HP ) Z : α 22 is ( 5.4 HP )
Động cơ thủy lực	2 HP
Động cơ làm mát	1 HP
Kích thước máy
Chiều dài của máy	5335, 6290, 6940, 8370, 10515, 11320 mm
Chiều rộng của máy	2485 mm
Chiều cao của máy	2100 mm
Trọng lượng	7300, 9200, 10800, 11800, 13200, 14500 kg
Diện tích sàn
