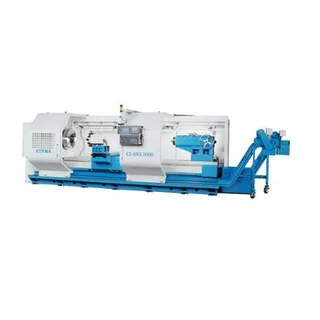

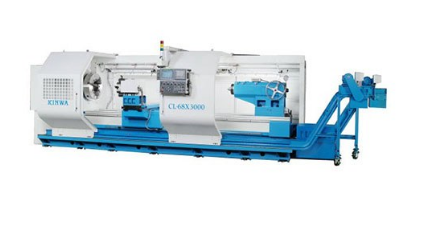

Máy Tiện CNC Kinwa CL 38

Thông số kỹ thuật

Bảo hành	12 tháng

Đặc điểm nổi bật

Thông số Máy Tiện CNC Kinwa CL 38:Thông số kỹ thuậtCL 38Đường kính tiện qua băng660 mmĐường kính tiện qua bàn xe daoĐường kính tiện qua tay bào370 mmKhoảng cách chống tâm1155, 1655, 2155, 3435, 4385 mmKhoảng cách từ trục chính đến tâmĐường kính tiện

Thông số Máy Tiện CNC Kinwa CL 38:

Thông số kỹ thuậtCL 38
Đường kính tiện qua băng	660 mm
Đường kính tiện qua bàn xe dao
Đường kính tiện qua tay bào	370 mm
Khoảng cách chống tâm	1155, 1655, 2155, 3435, 4385 mm
Khoảng cách từ trục chính đến tâm
Đường kính tiện lớn nhất
Chiều dài cắt lớn nhất
Đường kính tiện tiêu chuẩn
Đường kính cắt tiêu chuẩn
Bề rộng băng máy	460 mm
Hành trình
Trục X	540 mm
Trục Z	950, 1450, 1950, 3220, 4170 mm
Trục Chính
Tốc Độ
Mũi Trục chính
ID ổ trục chính
Đường kính lỗ trục chính	φ 120 mm ( A2 – 11, 6 ~ 1600 rpm ) φ 186 mm ( A2 – 15, 3 ~ 1000 rpm )
Mâm cặp
Bar Capacity
Số cấp tốc độ trục chính	2
Turret
tools
OD tool shank	V 8 : □ 25 mm H 4 : □ 32 mm ( Option )
ID tool shank ( Max. )	V 8 : φ 40 mm H 4 : φ 50 mm ( Option ) H 6 : φ 50 mm ( Option )
Standard
Option
Tốc Độ cấp hành trình
Trục X	10 m / min
Trục Z	10 m / min
Ụ Động
Hành trình ụ động	220 mm
Đường kính nòng ụ động	150 mm
Côn nòng ụ động	MT # 5
Hành trình ụ động
Motor
Công suất motor trục chính	αP 40 i ( 30 HP / 25 HP )
Công xuất servo	X : α 12 is ( 3.6 HP ) Z : α 22 is ( 5.4 HP )
Động cơ thủy lực	2 HP
Động cơ làm mát	1 HP
Kích thước máy
Chiều dài của máy	5335, 5790, 6290, 6940, 8370 mm
Chiều rộng của máy	2313 mm
Chiều cao của máy	2000 mm
Trọng lượng	6400, 6800, 7400, 8400, 10100 kgs
Diện tích sàn
