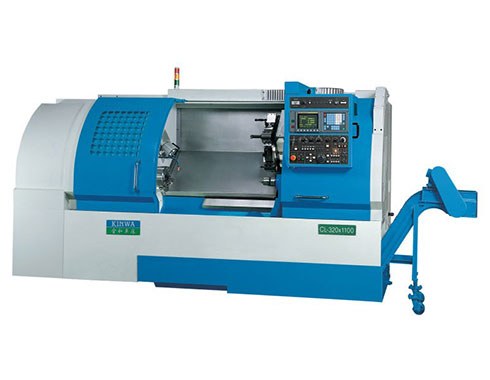

Máy Tiện CNC Kinwa CL 320

Thông số kỹ thuật

Bảo hành	12 tháng

Đặc điểm nổi bật

Thông số Máy Tiện CNC Kinwa CL 320:Thông số kỹ thuậtCL 320Đường kính tiện qua băng550 mmĐường kính tiện qua bàn xe dao380 mmĐường kính tiện qua bàn xe dao730, 1230, 2210 mmKhoảng cách chống tâmKhoảng cách từ trục chính đến tâm730 mmĐường kính tiện

Thông số Máy Tiện CNC Kinwa CL 320:

Thông số kỹ thuậtCL 320
Đường kính tiện qua băng	550 mm
Đường kính tiện qua bàn xe dao	380 mm
Đường kính tiện qua bàn xe dao	730, 1230, 2210 mm
Khoảng cách chống tâm
Khoảng cách từ trục chính đến tâm	730 mm
Đường kính tiện lớn nhất	470 mm
Chiều dài cắt lớn nhất	580 mm
Đường kính tiện tiêu chuẩn
Đường kính cắt tiêu chuẩn
Bề rộng băng máy
Hành trình
Trục X	240 mm
Trục Z	590 mm
Trục Chính
Tốc Độ	25 ~ 2000 rpm
Mũi Trục chính	Ø 220
ID ổ trục chính
Đường kính lỗ trục chính	101 mm
Mâm cặp	10″, 12″ ( 80mm)
Bar Capacity	90, 115 mm
Số cấp tốc độ trục chính
Turret
tools	V 10 ( V 12 Driven tool system )
OD tool shank	□ 25 mm
ID tool shank ( Max. )	Ø 40 mm
Standard
Option
Tốc Độ cấp hành trình
Trục X	20 m / min
Trục Z	20 m / min
Ụ Động
Hành trình ụ động	460 mm
Đường kính nòng ụ động	112 mm
Côn nòng ụ động	MT #4
Hành trình ụ động	100 mm
Motor
Công suất motor trục chính	FANUC αP 40 i, 30 HP 22 kw
Công xuất servo	Trục X: 3.4 HP 2.7 kw Trục Z: 5.4 HP 4 kw
Động cơ thủy lực	3 HP 2.2 kw
Động cơ làm mát	1 HP 0.75 kw
Kích thước máy
Chiều dài của máy	3940 mm
Chiều rộng của máy	1900 mm
Chiều cao của máy	1934 mm
Trọng lượng	5500 kgs
Diện tích sàn	1900 x 3940 mm
