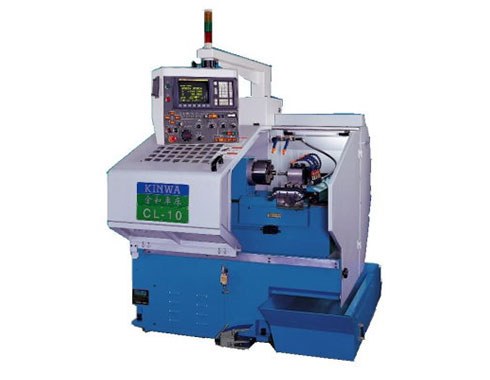

Máy Tiện CNC Kinwa CL 10

Thông số kỹ thuật

Bảo hành	12 tháng

Đặc điểm nổi bật

Thông số Máy Tiện CNC Kinwa CL 10:Thông số kỹ thuậtCL 10Swing over bed Đường kính tiện qua băng320 mmSwing over carriage Đường kính tiện qua bàn xe daoSwing over cross slide Đường kính tiện qua bàn xe daoDistance between centers Khoảng cách chống

Thông số Máy Tiện CNC Kinwa CL 10:

Thông số kỹ thuậtCL 10
Swing over bed Đường kính tiện qua băng	320 mm
Swing over carriage Đường kính tiện qua bàn xe dao
Swing over cross slide Đường kính tiện qua bàn xe dao
Distance between centers Khoảng cách chống tâm
Distance between face of spindle and center Khoảng cách từ trục chính đến tâm
Max. turning diameter Đường kính tiện lớn nhất
Max. cutting length Chiều dài cắt lớn nhất
Standard turning diameter Đường kính tiện tiêu chuẩn	150 mm
Standard cutting length Đường kính cắt tiêu chuẩn	100 mm
Width of bed Bề rộng băng máy
Stroke Hành trình
Trục X	480 mm
Trục Z	250 mm
Spindle Trục Chính
Speed Tốc Độ	80 ~ 4000 rpm
Spindle nose Mũi Trục chính	A2 – 5
Spindle bearing ID ID ổ trục chính	90 mm
Spindle bore Đường kính lỗ trục chính	50 mm
Chuck Mâm cặp
Bar Capacity	42 mm
Number of spindle speed range Số cấp tốc độ trục chính
Turret
tools	Gang bed fixed on cross slide
OD tool shank	□ 20 mm
ID tool shank ( Max. )	Ø 32 mm
Standard
Option
Feed traverse Tốc Độ cấp hành trình
Trục X	10 m / min
Trục Z	8 m / min
Tailstock Ụ Động
Tailstock stroke Hành trình ụ động
Quill diameter Đường kính nòng ụ động
Quill taper Côn nòng ụ động
Quill stroke Hành trình ụ động
Motor
Main motor (30 min.) Công suất motor trục chính	10 HP 7.5 kw
Servo motor Công xuất servo	1.6 HP 1.2 kw
Hydraulic unit motor Động cơ thủy lực	1 HP 0.75 kw
Coolant pump motor Động cơ làm mát	1 / 2 HP 0.37 kw
Machine dimension Kích thước máy
Length of machine Chiều dài của máy
Width of machine Chiều rộng của máy
Height of machine Chiều cao của máy	1900 mm
Weight of machine Trọng lượng	2100 kgs
Floor space Diện tích sàn	1750 x 1900 mm
