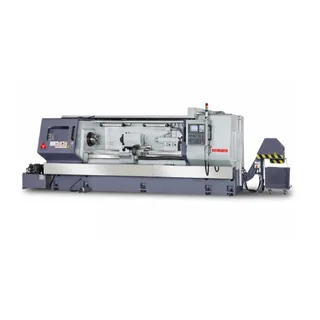

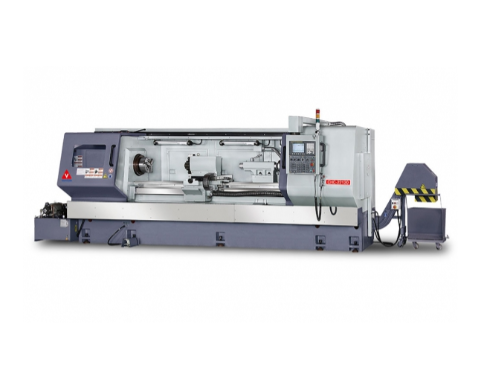

Máy tiện CNC giường phẳng dòng CHL-2180
- Bảo hành
- 12 tháng
Liên hệ
Giá tốt nhất theo thời điểm — đặt hàng, gọi hoặc chat để được báo giá.
Tình trạng:
Còn hàng
Chỉ còn sản phẩm
Sản phẩm đang còn hàng — tạm thời chưa nhận đặt hàng.
Xem chi nhánh có hàng
Khu vực này chưa có chi nhánh còn hàng — chọn khu vực khác hoặc đặt hàng online.
Thông số kỹ thuật
| Bảo hành | 12 tháng |
|---|
Đặc điểm nổi bật
NGƯỜI MẪUCHL-2140CHL-2160CHL-2180CHL-21120Dung tíchSố trục điều khiển2 TRỤCLung lay trên giườngØ533 mm (20,98")STD.Khoảng cách D1-6 giữa các trung tâm845 mm (33,27")1345 mm (52,95")1845 mm (72,64")2845 mm (112,0")STD.D1-8 tối đa. chiều dài làm việc4
Nội dung chính
| NGƯỜI MẪU | CHL-2140 | CHL-2160 | CHL-2180 | CHL-21120 | ||
|---|---|---|---|---|---|---|
| Dung tích | Số trục điều khiển | 2 TRỤC | ||||
| Lung lay trên giường | Ø533 mm (20,98") | |||||
| STD.Khoảng cách D1-6 giữa các trung tâm | 845 mm (33,27") | 1345 mm (52,95") | 1845 mm (72,64") | 2845 mm (112,0") | ||
| STD.D1-8 tối đa. chiều dài làm việc |
4 cách bài công cụ | 620 mm (24,41") | 1120 mm (44,09") | 1620 mm (63,78") | 2620 mm (103,1") | |
| hyd.tháp pháo P8 | 530 mm (20,87") | 1030 mm (40,55") | 1530 mm (60,24") | 2530 mm (99,61") | ||
| điện tửtháp pháo VDI | 490 mm (19,29") | 990 mm (38,98") | 1490 mm (58,66") | 2490 mm (98,03") | ||
| tối đa.đường kính làm việc | Ø305 mm (12") | |||||
| Chiều rộng của giường | 345 mm (13,58") | |||||
| Trụ và trục chính |
Mũi trục chính, côn trong | STD.D1-8 LỰA CHỌN.A2-8, Ø85 mm Côn 1/19.18 | ||||
| tay áo trung tâm trục chính | Ø85 mm Côn 1/19.18 x MT.No.5 | |||||
| lỗ khoan trục chính | Ø80mm (3.149") | |||||
| Tốc độ trục chính: Bước bánh răng / Phạm vi |
Mã M tự động 4 bước / | |||||
| M41 | 20~60 | RPM | ||||
| M42 | 61~200 | RPM | ||||
| M43 | 201~670 | RPM | ||||
| M44 | 671~2000 | RPM | ||||
| Có thể thay đổi một cách vô hạn | ||||||
| Trượt chéo (trục X) và Vận chuyển (trục Z) |
Hành trình trượt ngang (trục X) STD. | 300 mm (11,8") | ||||
| Hành trình dọc ( trục Z ) STD. | 720 mm (28,3") | 1220 mm (48,0") | 1720 mm (67,7") | 2720 mm (107,1") | ||
| Động cơ servo AC (trục X) | 1,3 mã lực 8,34 Nm | |||||
| Động cơ AC servo (trục Z) | 2,9 kw 18,6 Nm | |||||
| đường kính.của vít bi (trục X) | Ø25 mm (0,98") P5 C5 | |||||
| đường kính.của vít bóng (trục Z) | Ø50 mm (1,97") P10 C5 | Ø63 mm (2,48") P10 C5 | ||||
| Tốc độ di chuyển nhanh (trục X) | 7,5 m/phút (295 ảnh/phút) | |||||
| Tốc độ di chuyển nhanh (trục Z) | 10 m/phút (394 hình/phút) | |||||
| tháp pháo | trạm công cụ | STD.Trụ công cụ 4 hướng thủ công ☐25 mm | OPT.hyd.VDI.V8 ☐25 mm Ø40 mm (1.575") hoặc Thủy lực P8 ☐25 mm Ø32 mm (1.26") |
|||
| Kích thước của công cụ tiện bên ngoài | ||||||
| Đường kính thanh khoan | ||||||
| ụ | đường kính bút lông | Ø85 mm (3,346") | ||||
| du lịch bút lông | 178 mm (7") | |||||
| côn của trung tâm | MT.No.5 | |||||
| động cơ | trục chính | Động cơ biến tần AC 11 kW (15 HP), Biến tần (15 HP) | ||||
| bơm dầu thủy lực | OPT.0,75 kW (1HP) LỰA CHỌN.1,5 mã lực (2HP) | |||||
| Bôi trơn cưỡng bức cho đầu máy | 1/4 mã lực | |||||
| Chuyển số tự động | 60 W | |||||
| bơm nước làm mát | 1/6 mã lực | |||||
| Dung tích bồn | Bể thủy lực | OPT.25 Lít (5,5 gal.) LỰA CHỌN.40 Lít (8,8 gal.) | ||||
| Thùng chứa nước làm mát | 60 L (13,2 gal.) | 120 L (26,4 gal.) | 180 L (39,6 gal.) | 240 L (52,8 gal.) | ||
| Đo | Trọng lượng (Net / Gross) Xấp xỉ. | 4.050 kg/ 4.450 kg | 4.400 kg/ 4.900 kg | 4.800 kg/ 5.400 kg | 5.300 kg/ 6.000 kg | |
| kích cỡ đóng gói | Chiều dài | 3700 mm (145,7") | 3700 mm (145,7") | 4200 mm (165,4") | 5200 mm (204,7") | |
| Chiều rộng x chiều cao | Rộng 2300 mm (90,6") x Cao 2240 mm (88,2") |
|||||
