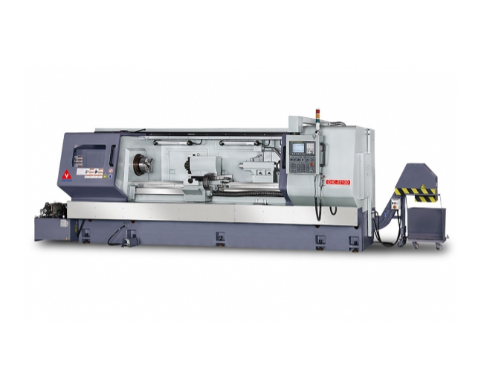

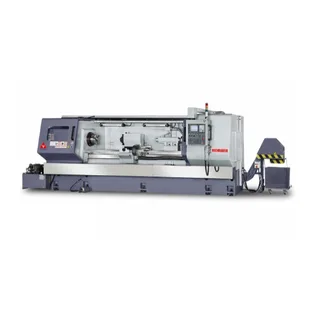

Máy tiện CNC giường phẳng dòng CHC-2280
- Bảo hành
- 12 tháng
Liên hệ
Giá tốt nhất theo thời điểm — đặt hàng, gọi hoặc chat để được báo giá.
Tình trạng:
Còn hàng
Chỉ còn sản phẩm
Sản phẩm đang còn hàng — tạm thời chưa nhận đặt hàng.
Xem chi nhánh có hàng
Khu vực này chưa có chi nhánh còn hàng — chọn khu vực khác hoặc đặt hàng online.
Thông số kỹ thuật
| Bảo hành | 12 tháng |
|---|
Đặc điểm nổi bật
NGƯỜI MẪUCHC-2240CHC-2260CHC-2280CHC-22120Dung tíchSố trục điều khiển2 TRỤCLung lay trên giườngØ550 mm (21,653")Khoảng cách giữa các trung tâm870 mm (34,25")1370 mm (53,93")1870 mm (73,62")2870 mm (113,0")tối đa.chiều dài làm việc4 cách bài công
Nội dung chính
| NGƯỜI MẪU | CHC-2240 | CHC-2260 | CHC-2280 | CHC-22120 | ||
|---|---|---|---|---|---|---|
| Dung tích | Số trục điều khiển | 2 TRỤC | ||||
| Lung lay trên giường | Ø550 mm (21,653") | |||||
| Khoảng cách giữa các trung tâm | 870 mm (34,25") | 1370 mm (53,93") | 1870 mm (73,62") | 2870 mm (113,0") | ||
| tối đa.chiều dài làm việc | 4 cách bài công cụ | 680 mm (26,77") | 1180 mm (46,45") | 1680 mm (66,14") | 2680 mm (105,5") | |
| hyd.tháp pháo P8 | 590 mm (23,22") | 1090 mm (42,91") | 1590 mm (62,60") | 2590 mm (102,0") | ||
| hyd.đĩa VDI | 550 mm (21,65") | 1050 mm (41,33") | 1550 mm (61,02") | 2550 mm (100,4") | ||
| tối đa.đường kính làm việc | Ø325 mm (12,8") | |||||
| Chiều rộng của giường | 345 mm (13,58") | |||||
| Trụ và trục chính |
Mũi trục chính, côn trong | ASA A2-8 , Ø97mm Côn 1/20 | ||||
| Đường kính trục chính / Công suất thanh | Ø91mm (3.582") / Ø78mm (3.07") | |||||
| Phạm vi tốc độ trục chính Số tốc độ trục chính |
35~3500 RPM Biến đổi vô hạn |
|||||
| Trượt chéo (trục X) và Vận chuyển (trục Z) |
Hành trình trượt ngang (trục X) STD. | 300 mm (11,8") | ||||
| Hành trình dọc ( trục Z ) STD. | 780 mm (30,7") | 1280 mm (50,4") | 1780 mm (70,1") | 2780 mm (109,4") | ||
| Động cơ servo AC (trục X) | 1,8 kW 11N.m ~ FANUC s12/3000is | |||||
| Động cơ AC servo (trục Z) | 2.5 kW 20N.m ~ FANUC s22/2000is | |||||
| đường kính.của vít bi (trục X) | Ø25 mm (0,98") P5 C5 | |||||
| đường kính.của vít bóng (trục Z) | Ø50 mm (1,97") P10 C5 | Ø63 mm (2,48") P10 C5 | ||||
| Tốc độ di chuyển nhanh (trục X) | 7,5 m/phút (295 ảnh/phút) | |||||
| Tốc độ di chuyển nhanh (trục Z) | 10 m/phút (394 hình/phút) | |||||
| tháp pháo | trạm công cụ | STD.Trụ công cụ 4 hướng thủ công ☐25 mm | OPT.hyd.VDI.V8 ☐25 mm Ø40 mm (1.575") hoặc Thủy lực P8 ☐25 mm Ø32 mm (1.26") |
|||
| Kích thước của công cụ tiện bên ngoài | ||||||
| Đường kính thanh khoan | ||||||
| ụ | đường kính bút lông | Ø85 mm (3,346") | ||||
| du lịch bút lông | 178 mm (7") | |||||
| côn của trung tâm | MT.No.5 | |||||
| động cơ | Trục chính (đánh giá liên tục) | AC 9 kw (12HP) Động cơ trục chính Fanuc AC công suất lớn phạm vi rộng | ||||
| Trục chính (định mức 30 phút) | MÔ HÌNH AC 11kw (15HP) siIp18/6000 | |||||
| bơm dầu thủy lực | STD.0,75 kW (1 HP) LỰA CHỌN.1,5 mã lực (2 Mã lực) | |||||
| bơm nước làm mát | 1/6 mã lực | |||||
| Dung tích bồn | Bể thủy lực | STD.25 Lít (5,5 gal.) LỰA CHỌN.40 Lít (8,8 gal.) | ||||
| Thùng chứa nước làm mát | 60 L (13,2 gal.) | 120 L (26,4 gal.) | 180 L (39,6 gal.) | 240 L (52,8 gal.) | ||
| Đo | Trọng lượng (Net / Gross) Xấp xỉ. | 4.050 kg / 4.450 kg | 4.400 kg / 4.900 kg | 4.800 kg / 5.400 kg | 5.300 kg / 6.000 kg | |
| kích cỡ đóng gói | Chiều dài | 3200 mm (126") | 3700 mm (145,7") | 4200 mm (165,4") | 5200 mm (204,7") | |
| Chiều rộng x chiều cao | Rộng 2300 mm (90,6") x Cao 2230 mm (87,8") | |||||
