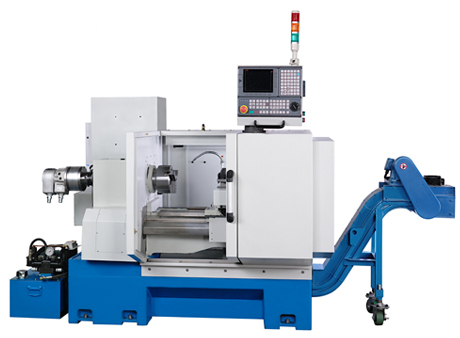

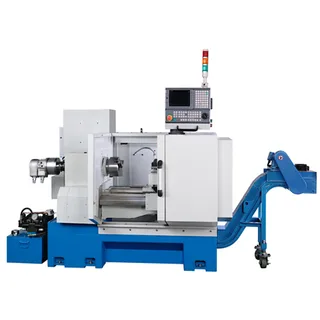

MÁY TIỆN CNC DENVER AL560

Thông số kỹ thuật

Bảo hành	12 tháng

Đặc điểm nổi bật

ĐẶC ĐIỂM KỸ THUẬT Đơn vị: mm / inchMụcAL-460 / 560Mẫu500100015002000KHẢ NĂNGĐường kính tiện qua băng460 (18.11″)/560 (22.05″)Đường kính tiện qua bàn dao260 (11.42″) /360

ĐẶC ĐIỂM KỸ THUẬT Đơn vị: mm / inch

Mục		AL-460 / 560
Mẫu		500	1000	1500	2000
KHẢ NĂNG	Đường kính tiện qua băng	460 (18.11″)/560 (22.05″)
	Đường kính tiện qua bàn dao	260 (11.42″) /360 (15.35″)
	Chiều dài chống tâm	500 (19.69″)	1000 (39.37″)	1500 (59.06″)	2000 (78.74”)
	Bề rộng băng	317(12.48″)
	Bề rộng hầu(Spindle end Face)	238(9.37″)
	Chiều dài băng	1490(58.66″)	1990(78.35″)	2490 (98.03″)	2990 (117.72”)
ĐẦU MÁY	Lỗ trục chính	Manual spindle ( gear type ) : 70 (2.76) – variable speed / OP: auto 4steps speed
		OP: High speed spindle : 60 (2.36″)/ OP: 90 (3.54″) / A2-8 – variable speed
	Đầu trục chính	A2-6
	Khoảng biến thiên của tốc độ trục chính	1800 rpm / OP. 3000 r.p.m.
HÀNH TRÌNH	Hành trình trục X (Hành trình ngang đài dao)	Manual 4-way : 230 (9.05″) ◎Thay đổi tuỳ thuộc theo turret.
	Hành trình trục Z (Hành trình dọc)	500 (19.67″)	1000 (39.37″)	1500 (59.06″)	2000 (78.74”)
		◎Thay đổi tuỳ thuộc vào turret, mâm cặp hoặc ụ sau.
	Đường kính vít trục X	25 mm , pitch 5 mm
	Đường kính vít trục Z	50 mm , pitch 10 mm
DAO	Tốc độ ăn dao trục X	5000 mm/min (196.85″ /min)
	Tốc độ ăn dao trục Z	7500 mm/min (295.28″ /min)
	Tốc độ dao cắt trục X	0-3000 mm/min (118.11″ /min)
	Tốc độ dao cắt trục Z	0-5000 mm/min (196.85″ /min)
TURRET	Tool station	Manual 4-way (OP: H4, V8, V12 )
Ụ SAU	Đường kính ống	56 (2.2″)
	Hành trình ống	150 (5.9″)
	Độ côn của tâm	MT.4
	Body movement	Carried by saddle
	Quill movement	Manual type ( OP: Hydraulic type)
ĐỘNG CƠ	Động cơ trục chính	5.5kw
	Động cơ trợ động trục X	0.85 Kw
	Động cơ trợ động trục Z	1.30 Kw
	Động cơ bơm làm mát	1/8 HP
	Động cơ bơm thuỷ lục	nếu cài đặt hệ thống thuỷ lực thì = 2HP
KÍCH THƯỚC	N.W./G.W.(xấp xỉ) -DL-460 (kgs)	2600 / 2700	2900 / 3000	3200 / 3400	3500 / 3700
	N.W./G.W.(xấp xỉ) DL-560 (kgs)	2900 / 3000	3200 / 3300	3500 / 3700	3800 / 4000
	Kích thước vận chuyển – Bán bảo vệ (Dài x Rộng x Cao) (xấp xỉ)	2500x2000x2210	3000x2000x2210	3500x2000x2210	4000x2000x2210
	Kích thước vận chuyển – Bảo vệ đầy đủ (Dài x Rộng x Cao) (xấp xỉ)	3300x2000x2210	3800x2000x2210	4300x2000x2210	4800x2000x2210
	Màu cơ bản	phần trên: RAL-7035 (xám sáng) + thân máy: RAL-7024 (xám sẫm)
