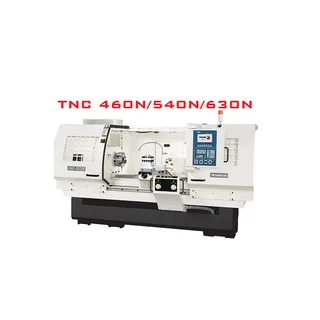

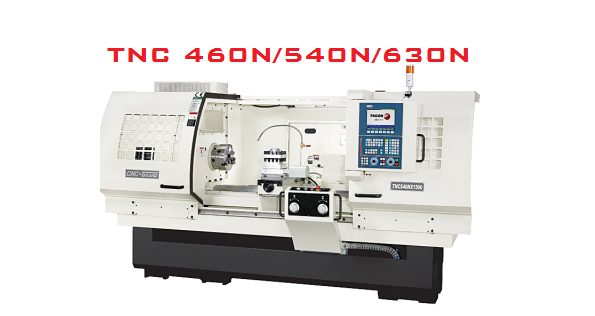

Máy tiện CNC Đài Loan TNC – 630N

Thông số kỹ thuật

Bảo hành	12 tháng

Đặc điểm nổi bật

Thông số kỹ thuật máy tiện CNC Đài Loan TNC-460N/540N/630NThông số/Kiểu máyTNC – 460NTNC – 540NTNC – 630NĐường kính tiện qua băngØ 460 mm (18″)Ø540 mm (21″)Ø 630 mm (25″)Đường kính tiện qua bàn xe daoØ 230 mm (9″)Ø310 mm (12″)Ø 400 mm (15″)Chiều cao

Thông số kỹ thuật máy tiện CNC Đài Loan TNC-460N/540N/630N

Thông số/Kiểu máy	TNC – 460N	TNC – 540N		TNC – 630N
Đường kính tiện qua băng	Ø 460 mm (18″)	Ø540 mm (21″)		Ø 630 mm (25″)
Đường kính tiện qua bàn xe dao	Ø 230 mm (9″)	Ø310 mm (12″)		Ø 400 mm (15″)
Chiều cao tâm	230 mm (9″)	270 mm (10.6″)		315 mm (12″)
Khoảng cách giữa các trục	1,000 mm (40″) / 1,500 mm (60″) / 2,000 mm (80″)
Bề rộng băng	350 mm (13. 8″)
Mũi trục chính	D1-6	D1-8	A2-11 (OPT)	D1-8	A2-11 (OPT)	A2-11 (OPT)
Tự động thay đổi tốc độ trục chính(3 bước)	H:3100-681rpm M:680 – 151rpm L:150 – 30rpm	H:2250 – 491 rpm M:490 – 125 rpm L:124 – 27 rpm	H:1500 – 330 rpm M:330 – 92 rpm L:92 – 24 rpm	H:2250 – 491 rpm M:490 – 125 rpm L:124 – 27 rpm	H:1500 – 330 rpm M:330 – 92 rpm L:92 – 24 rpm	H: 800 – 176 rpm M: 175 – 53 rpm L: 52 – 10 rpm
Doa lỗ trục chính	Ø 56 mm (2. 2″)	Ø 85 mm (3. 3″)	Ø 104mm (4″)	Ø 85mm (3. 3″)	Ø 104mm (4″)	Ø 153mm (6″)
Hành trình dọc (trục Z)(mm)	910/ 1,410/ 1,910
Hành trình ngang (trục X)(mm)	280	350
Bề rộng Topslide	110mm (4. 3″)	125 mm (5″)
Kích thước giá kẹp thân dao	25 mm x 25 mm (1 x 1″)
Đường kính nòng ụ động	Ø75 mm (2. 95″)
Hành trình nòng ụ động	180 mm (7. 1″)
Côn nòng ụ động	MT5
Động cơ trục chính	7. 5HP (10HP OPT)	10HP (15HP OPT)
Sự truyền động (X, Z)	SERVO
Hành trình nhanh trục X, Z	5000, 7000 mm / min.
Range of feeds in manual mode	0.01-500 mm / min.
Động cơ bơm làm mát	1 / 6 HP
Khối lượng máy	2700 kgs / 3000 kgs / 3300 kgs	3100 kgs / 3400 kgs / 3700 kgs		3300 kgs / 3700 kgs / 4000 kgs
