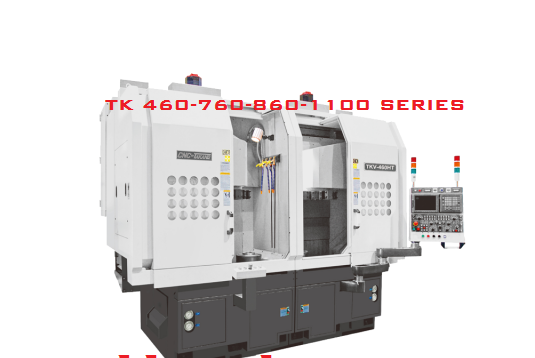

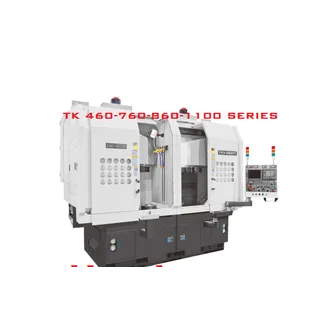

Máy tiện CNC Đài Loan TAKANG TKV-860HT

Thông số kỹ thuật

Bảo hành	12 tháng

Đặc điểm nổi bật

Thông Số/Kiểu máyTKV-860HTKV-860HTTKV-860HMTKV-860HMTKhả năng làm việcĐường kính vật tiện lớn nhất1,000 mmĐường kính tiện lớn nhất860 mm800 mmĐường kính tiện chuẩn860 mm800 mmChiều cao tiện lớn nhất810 mm(800 mm, chỉ loại đầu Rơ-vôn-ve V)700 mmTrục

Thông Số/Kiểu máy		TKV-860H	TKV-860HT	TKV-860HM	TKV-860HMT
Khả năng làm việc	Đường kính vật tiện lớn nhất	1,000 mm
	Đường kính tiện lớn nhất	860 mm		800 mm
	Đường kính tiện chuẩn	860 mm		800 mm
	Chiều cao tiện lớn nhất	810 mm(800 mm, chỉ loại đầu Rơ-vôn-ve V)		700 mm
Trục chính	Mâm cặp thủy lực	533 mm (21”)
	Tốc độ bàn quay	25-1,500 vòng/phút
	Đường kính gối đỡ trước	200 mm
	Mũi trục chính	A2-11 (OPT A2-15)
Đầu Rơ-Vôn-Ve	Loại đầu Rơ-vôn-ve	H12 (Opt V4/V6/V8)	H12+H12	H12	H12+H12
	Số lượng vị trí dao	12 (OPT 4 / 6 / 8)	12+12	12	12+12
	Kích thước dao	Ø 25, Ø 32, Ø 40, Ø 50 mm		Ø 25, Ø 40, Ø 50 mm
Hành trình dao	Chạy dao nhanh (trục X)	20 M/phút
	Chạy dao nhanh (trục Z)	20 M/phút
	Hành trình ngang (trục X)	470 mm (-50 + 550 mm, Chỉ loại đầu Rơ-vôn-ve V)
	Hành trình dọc (trục Z)	860 mm (850 mm, chỉ loại đầu rơ-vôn-ve V)
	Tốc độ cắt liên tục	0.001-500 mm/phút
	Hành trình dao	0 – 150 %
Motor	Hệ thống điều khiển	FANUC 0i-T
	Động cơ trục chính (Cont. /30min)	αilP40 (18. 5 / 22 kw)
	Động cơ dao(trục X)	4 kw
	Động cơ dao (trục Z)	7 kw
	Điều khiển động cơ dao (Cont. /30phút)	–	–	7. 5 / 11 kw
Kích thước máy	Công suất yêu cầu	40 KVA	75 KVA	45 KVA	85 KVA
	Khoảng cách sàn (L x W, mm)	2,100×3, 500(Chỉ loại đầu Rơ-vôn-ve V 1,950 x 3, 500)	4200 x 3500	2100 x 3500	4200 x 3500
	Chiều cao máy lớn nhất	3, 900 mm
	Khối lượng tịnh	14,500 kgs (Chỉ loại đầu Rơ-vôn-ve V 14, 600 kgs)	29,000 kgs	14, 600 kgs	29, 200 kgs
