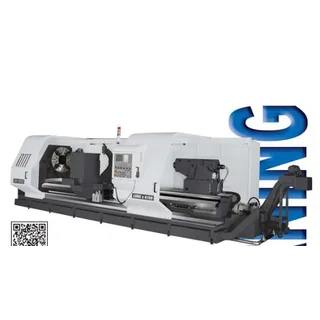

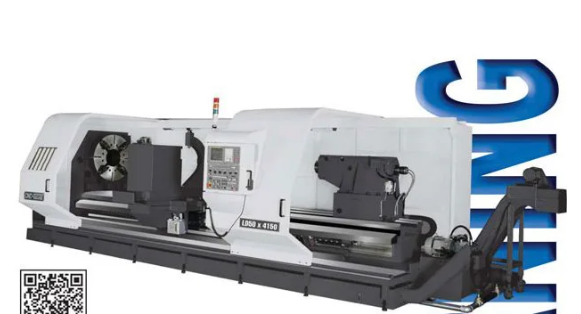

Máy tiện CNC Đài Loan Takang FB90N

Thông số kỹ thuật

Bảo hành	12 tháng

Đặc điểm nổi bật

Thông số kỹ thuậtThông sốKiểu máyFB70NFB80NFB90NFB100NKhả nănglàm việccủa máyĐường kính tiện qua băng1,800 mm2,000 mm2,250 mm2,500 mmĐường kính tiện qua bàn xe dao(Toàn chiều dài)1,400 mm (55. 1”)1,600 mm (63”)1,850 mm (72. 83”)2,050 mm (80.7”)Đường

Thông số kỹ thuật

Thông số	Kiểu máy	FB70N	FB80N	FB90N	FB100N
Khả năng làm việc của máy	Đường kính tiện qua băng	1,800 mm	2,000 mm	2,250 mm	2,500 mm
	Đường kính tiện qua bàn xe dao(Toàn chiều dài)	1,400 mm (55. 1”)	1,600 mm (63”)	1,850 mm (72. 83”)	2,050 mm (80.7”)
	Đường kính tiện qua bàn xe dao	1,250 mm (49. 2”)	1,440 mm (56. 7”)	1,680 mm (66. 14”)	1,920 mm (67. 5”)
	Chiều cao tâm	900 mm (35. 4″)	1,000 mm (39. 4″)	1,150 mm (45. 27″)	1,250 mm (49. 2″)
	Khoảng chống tâm	3,000 mm (120″) ~12,000 mm (480″)
	Bề rộng băng máy	1,345 mm (52. 9″)
Trục chính	Tốc độ/lỗ côn/mũi	4 Steps 5 ~ 460 vg/phút / Ø 230 / A2-15
Đài dao	Loại đài dao	H4 hoặc V8
	Kích thước dao	H4: 50 x 50 mm V8: 32 × 32 mm
	Hành trình trục X/Z (Một nửa chiều dài)	720 mm / 2,600~11,600 mm
	Hành trình trục X/Z (Toàn chiều dài)	1,250 mm/ 3,000~12,000 mm
	Chạy dao nhanh trục X /Đường kính vít me	5M / min, Ø 60 mm (1:2 Gear Box)
	Chạy dao nhanh trục Z /Đường kính vít me	5M / min 3~5M (Ø 80 mm) 5~6M (Ø100 mm) 7~12M (Rack & Pinion Driver)
Ụ động	Đường kính ụ	290 mm (11. 4″)
	Hành trình ụ	300 mm (11. 8″)
	Tâm ụ	MT 7
Động cơ	Công suất trục X	FANUC α22i 4 kw
	Công suất trục Z	FANUC α30i 7. 0 kw
	Công suất trục chính	FANUC α50i 45 / 50 kw
	Bơm làm mát	1 kw
	Bơm thủy lực	7. 5 kw
Trọng lượng máy	Khoảng cách tâm 3000mm	33,000 kgs	34,500 kgs	36,000 kgs	37,000 kgs
	Trọng lượng thêm Trên mỗi 1,000 mm	4,500 kgs
