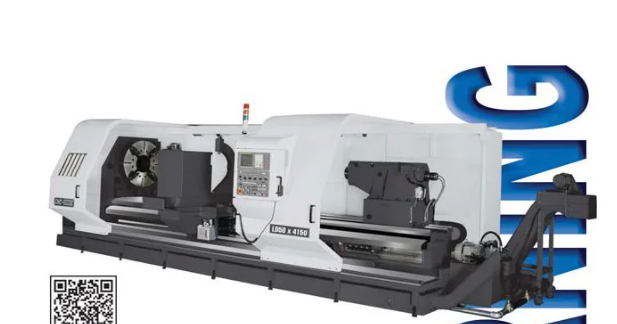

Máy tiện CNC Đài Loan TAKANG FA100N

Thông số kỹ thuật

Bảo hành	12 tháng

Đặc điểm nổi bật

Thông SốKiểu MáyFA60NFA70NFA80NFA100NKhả nănglàm việccủa máyĐường kính tiện qua băng1,560 mm1,800 mm2,050 mm2,500 mmĐường kính tiện qua bàn xe dao (Một nửa chiều dài)1,215 mm (47. 8″)1,465 mm (57. 6″)1,715 mm (67. 5″)2,215 mm (87. 2″)Đường kính tiện

Thông Số	Kiểu Máy		FA60N	FA70N	FA80N	FA100N
Khả năng làm việc của máy	Đường kính tiện qua băng		1,560 mm	1,800 mm	2,050 mm	2,500 mm
	Đường kính tiện qua bàn xe dao (Một nửa chiều dài)		1,215 mm (47. 8″)	1,465 mm (57. 6″)	1,715 mm (67. 5″)	2,215 mm (87. 2″)
	Đường kính tiện qua bàn xe dao (Toàn chiều dài)		1,110 mm (43. 7″)	1,370 mm (53. 9″)	1,630 mm (64. 1″)	2,150 mm (84. 6″)
	Chiều cao tâm		780 mm (30.7″)	910 mm (35. 8″)	1040 mm (40.9″)	1250 mm (49. 2″)
	Khoảng chống tâm		2,150 ~ 14,150 mm
	Chiều rộng băng		1,020 mm (40″)
	Chiều rộng bàn xe dao		420 mm (16. 5″)
	Chiều rộng xe		950 mm (37.4″)
Trục chính	Mũi trục chính		A2-11 (6”) / A2-15 (9”) / A2-20 – FA45N~ FA80N A2-28 (16”) – FA45N ~ FA80N A2-28 (21”) – FA55N ~ FA80N
	Tốc độ trục chính	A2-11 153mm (6”)	9~600 vg/ph (OPT:12~800vg/ph)
		A2-15 230mm (9”)	9~450vg/ph(OPT:12~600vg/ph)
		A2-20 305mm (12”)	9~400 vg/ph
		A2-20 369mm (14”)	9~300 vg/ph
		A2-28 408mm (16”)	6~250 vg/ph
		A2-28 534mm (21”)	6~220 vg/ph
	Kiểu tâm trục chính		MT6
Đài dao	Kiểu đài dao		H4-450 Servo or V8 Hydraulic
	Kích thước dao		32×32 mm (1. 25”)
	Hành trình chuẩn trục X (1/2 chiều dài bàn xe dao)		600 mm (23. 6″)
	Hành trình trục X (Toàn chiều dài bàn xe dao)		900 mm (35. 4″)
	Hành trình trục Z		2,150 mm (45. 3″) ~ 14,150 mm (557″)
	Chạy dao nhanh trục X/ Đường kính trục vít me		6M / min, Ø 40 mm x P5
	Chạy dao nhanh trục Z/ Đường kính trục vít me		6M / min, 1~5M (Ø 63 mm x P10) 5M / min, 6~7M (Ø 80 mm x P10) 5M / min, 8~14M (Rack & Pinion Driver)
Ụ động	Đường kính lỗ trên ụ		250 mm (9. 84″) Opt: 350 mm (13. 7”)
	Hành trình lỗ trên ụ		250 mm (9. 84″)
	Tâm ụ		MT6
Động cơ	Trục X		FANUC α22i 4 kw
	Trục Z		2~3M FANUC α22i:4 kw; 4~7M FANUC α22i 4 kw (Gear Box) 8~14M FANUC α40i 7 kw (Rack & Pinion Driver)
	Động cơ trục chính		FANUC α30i 30/37 kw (40/50 HP)
	Bơm dầu bôi trơn		25 W
	Bơm dung dịch làm mát		1. 2 kw
	Bơm thủy lực		2. 25 kw 3HP
Trọng lượng máy	Khoảng cách tâm 2000mm		19, 200 kgs	20, 400 kgs	21,600 kgs	25,500 kgs
	Trọng lượng tăng thêm trên mỗi 1000mm		1,500 kgs
