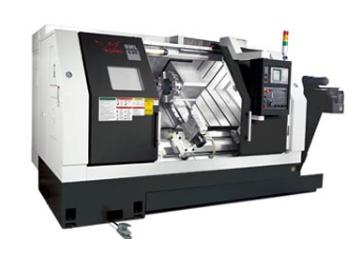

MÁY TIỆN CNC ĐÀI LOAN 630S
- Bảo hành
- 12 tháng
Liên hệ
Giá tốt nhất theo thời điểm — đặt hàng, gọi hoặc chat để được báo giá.
Tình trạng:
Còn hàng
Chỉ còn sản phẩm
Sản phẩm đang còn hàng — tạm thời chưa nhận đặt hàng.
Xem chi nhánh có hàng
Khu vực này chưa có chi nhánh còn hàng — chọn khu vực khác hoặc đặt hàng online.
Thông số kỹ thuật
| Bảo hành | 12 tháng |
|---|
Đặc điểm nổi bật
ITEM630StandardC axisSwing over bedØ630 mmSwingoversaddleØ450 mmDistance between centerSTD 1711 mm(A2-8) OPT 1674 mm (A2-11)Max machining diaØ510 mmØ410 mmMax machining lengthSTD 1526 mm(12”) OPT 1475 mm (15”)Sland angle of bed450TRAVELX axis290(255
Nội dung chính
|
ITEM
|
630
|
||
|
Standard
|
C axis
|
||
|
Swing over bed
|
Ø630 mm
|
||
|
Swingoversaddle
|
Ø450 mm
|
||
|
Distance between center
|
STD 1711 mm(A2-8) OPT 1674 mm (A2-11)
|
||
|
Max machining dia
|
Ø510 mm
|
Ø410 mm
|
|
|
Max machining length
|
STD 1526 mm(12”) OPT 1475 mm (15”)
|
||
|
Sland angle of bed
|
450
|
||
| TRAVEL | |||
| X axis |
290(255+35) mm
|
290(205+85) mm
|
|
| Y axis |
---
|
||
| Z axis |
12” 1569 mm 15” 1531 mm
|
||
| C axis |
3600(0.0010)
|
||
| SPINDLE | |||
| Spindle speed |
STD 50-2500 rpm (A2-8) 2 step gear box
OPT 50-2000 (A2-11) 2 step gear box
|
||
| Spindle nose |
A2-8 OPT A2-11
|
||
| Spindle bore diameter |
Ø105 A2-8 OPT Ø134 A2-11
|
||
| Draw bar |
Ø90 A2-8 OPT Ø116 A2-11
|
||
| Chuck diameter |
Ø12” OPT Ø15”
|
||
| TURRET | |||
| Turret type |
Hydraulic OPT VDI
|
Live tooling
|
|
|
Stations
|
STD10 , OPT 12
|
12
|
|
|
Square tool shank
|
32x32 mm
|
||
|
Boring bar shank dia
|
Ø50 mm
|
Ø50 mm
|
|
|
Indexing time (0-180)
|
2 s
|
1.5 s
|
|
|
LIVE TOOLING
|
|||
|
Spindle speed
|
---
|
50-4000 rpm
|
|
|
FEED RATE
|
|||
|
Rapid traverse
|
X16 Z20 m/min
|
||
|
TAILSTOCK
|
|||
|
Quil dia
|
Ø125 mm
|
||
|
Quill bore taper
|
MT5
|
||
|
Quill travel
|
120 mm
|
||
|
MOTORS
|
|||
|
Main spindle
|
22/36 KW OPT30/37 Kw
|
18.5/22 Kw
|
|
|
Live tool
|
---
|
5.5 /7.5 Kw
|
|
|
X/Z axis servo motor
|
X: 4Kw Z 4Kw
|
||
|
Hydraulicoilpump
|
2.25 Kw
|
||
|
Chip conveyor
|
0.2 Kw
|
||
|
Coolant pump
|
0.96 Kw
|
||
|
ACCURACY
|
|||
|
Positioning
|
X axis ±0.005 mm Z 0.006 mm
|
||
|
Repeatability
|
X axis ±0.004 mm Z 0.005 mm
|
||
|
Packing dimension
|
5690x2210x2500 mm
|
||
|
Net Weight
|
9770 kg
|
||
