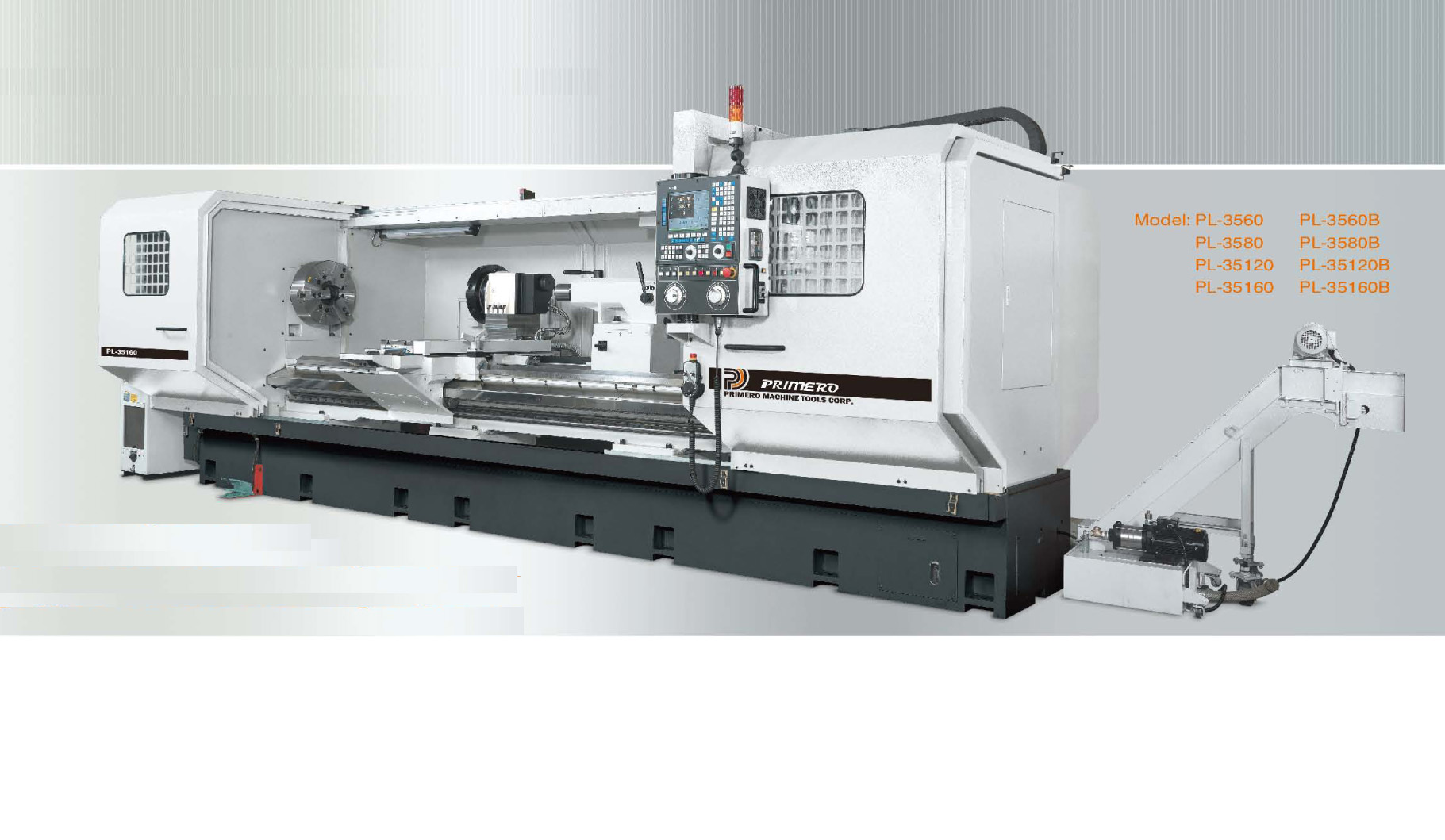

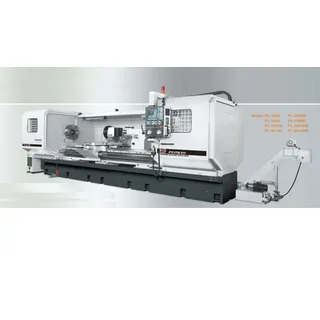

Máy tiện CNC công suất lớn model PL-3560, PL-3580, PL-35120, PL-35160
- Bảo hành
- 12 tháng
Khu vực này chưa có chi nhánh còn hàng — chọn khu vực khác hoặc đặt hàng online.
Thông số kỹ thuật
| Bảo hành | 12 tháng |
|---|
Đặc điểm nổi bật
Nội dung chính
|
|
|
PL-3560
|
PL-3580
|
PL-35120
|
PL-35160
|
|
|
Khả năng |
Tiện trên băng |
Ø900 mm (35.4") |
||||
|
Tiện trên bàn trượt ngang |
Ø600 mm (23.6") |
|||||
|
Chiều cao tâm |
Ø450 mm (17") |
|||||
|
Khoảng cách tâm |
1500 mm(60") |
|||||
|
Băng máy |
Chiều rộng băng máy |
480 mm (18.9") |
||||
|
Trục chính |
Tôc độ trục chính-4 cấp |
H1: 387~860 rpm |
||||
|
H2: 119~386 rpm |
||||||
|
L1: 54~118 rpm |
||||||
|
L2: 25~53 rpm |
||||||
|
Kiểu mũi trục chính |
A211 / A215 |
|||||
|
Đường kính lỗ trục chính |
Ø155 mm (6.1") / Ø230 mm (9") |
|||||
|
Mâm cặp |
15" / 20" |
18" / 24" |
15" / 20" |
18" / 24" |
||
|
Hành trình |
Hành trình trục Z |
1500 mm(60") |
2000 mm(80") |
3000 mm(120") |
4000 mm(160") |
|
|
Hành trình trục X |
400 mm (15.7") |
|||||
|
Chiều rộng bàn trượt trên |
140 mm (5.5") |
|||||
|
Đài dao |
Kích thước chuôi dao |
32x32 mm (1.3"x1.3") |
||||
|
Ụ sau |
Đường kính ống lót |
Ø105 mm (4.1") |
||||
|
Hành trình ụ sau |
150 mm (6") |
|||||
|
Độ côn ống lót |
MT 6 |
|||||
|
Động cơ servo |
Động cơ trục chính |
25 HP (opt. 30 HP ) |
||||
|
Dẫn động (X, Y) |
AC servo |
|||||
|
Hành trình nhanh X/Z |
5/10 M/min (200/400 ipm) |
|||||
|
Tốc độ chạy dao thủ công |
0.01~500 mm/rev (0.0004~19.68 in./rev) |
|||||
|
Bơm |
Bơm làm mát |
1/4 HP / 1/4 HP (opt. TPH2T) |
||||
|
Kích thước |
Trọng lượng máy |
kg |
5400 / 7000 |
6100 / 7700 |
7100 / 8500 |
8400 / 9700 |
|
Lbs |
12320 / 15400 |
13200 / 16940 |
15620 / 18700 |
18480 / 21340 |
||
|
Kích thước máy |
mm |
3985x2240x2220 |
4485x2240x2220 |
5485x2240x2220 |
6485x2240x2220 |
|
|
inch |
157x88x87.4 |
176.6x88x87.4 |
216x88x87.4 |
255x88x87.4 |
||
|
|
