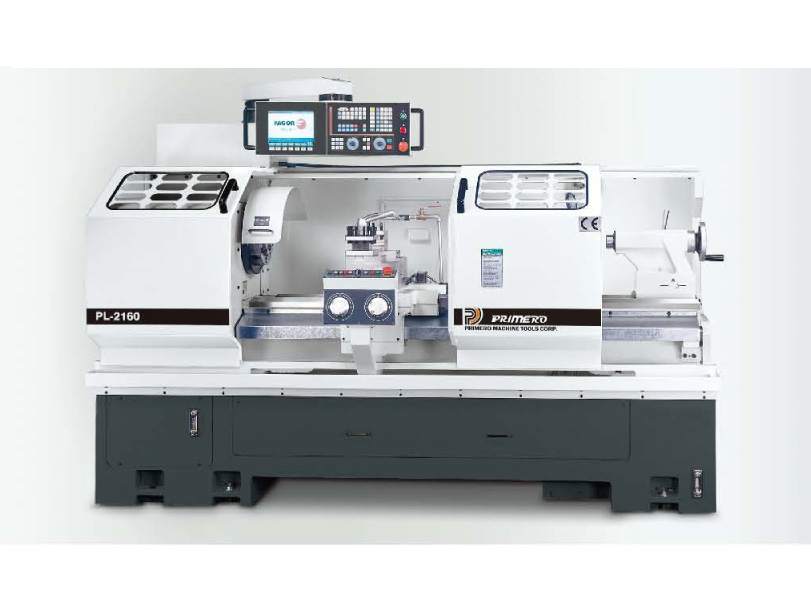

Máy tiện CNC băng thẳng model PL-2140, PL-2160
- Bảo hành
- 12 tháng
Khu vực này chưa có chi nhánh còn hàng — chọn khu vực khác hoặc đặt hàng online.
Thông số kỹ thuật
| Bảo hành | 12 tháng |
|---|
Đặc điểm nổi bật
Nội dung chính
|
Model |
PL-1840 /PL-1860 |
PL-2140 /PL-2160 |
|||
|
Khả năng |
Tiện trên băng |
Ø460 mm (18") |
Ø530 mm (20.9") |
||
|
Tiện trên bàn trượt ngang |
Ø240 mm (9.4") |
Ø300 mm (11.8") |
|||
|
Chiều cao tâm |
Ø230 mm (9") |
Ø265 mm (10.4") |
|||
|
Khoảng cách tâm |
1000 mm(40") / 1520 mm(60") |
||||
|
Băng máy |
Chiều rộng băng máy |
350 mm (13.8") |
350 mm (13.8") |
||
|
Trục chính |
Tôc độ trục chính-4 cấp |
H1: 961~2500 rpm |
H1: 621~1600 rpm |
||
|
H2: 341~960 rpm |
H2: 241~620 rpm |
||||
|
L1: 131~340 rpm |
L1: 91~240 rpm |
||||
|
L2: 50~130 rpm |
L2: 35~90 rpm |
||||
|
Kiểu mũi trục chính |
A16/D16 |
A28/D18 |
|||
|
Đường kính lỗ trục chính |
Ø52 mm (2") |
Ø80 mm (3.2") |
|||
|
Mâm cặp |
8" |
10" |
|||
|
Hành trình |
Hành trình trục Z |
895 mm(35.2") / 1415 mm(55.7") |
|||
|
Hành trình trục X |
280 mm (11”) |
300 mm (11.8”) |
|||
|
Chiều rộng bàn trượt trên |
115 mm (4.5”) |
125 mm (4.9”) |
|||
|
Đài dao |
Kích thước chuôi dao |
25x25 mm (1”x1”) |
25x25 mm (1”x1”) |
||
|
Ụ sau |
Đường kính ống lót |
Ø65 mm (2.5”) |
Ø65 mm (2.5”) |
||
|
Hành trình ụ sau |
150 mm (6”) |
150 mm (6”) |
|||
|
Độ côn ống lót |
MT 5 / MT 6 |
MT 5 / MT 6 |
|||
|
Động cơ servo |
Động cơ trục chính |
7.5 HP (opt. 10 HP ) |
10 HP (opt. 15 HP ) |
||
|
Dẫn động (X, Y) |
AC servo |
AC servo |
|||
|
Hành trình nhanh X/Z |
5/10 M/min (200/400 ipm) |
5/10 M/min (200/400 ipm) |
|||
|
Tốc độ chạy dao thủ công |
0.01~500 mm/rev (0.0004~19.68 in./rev) |
||||
|
Bơm |
Bơm làm mát |
1/8 HP |
1/8 HP |
||
|
Kích thước |
Trọng lượng máy |
2270 / 2724 kg |
3300 / 3600 kg |
||
|
5000 / 6000 Lbs |
6600 / 7700 Lbs |
||||
|
Kích thước máy |
1840: |
2280x1450x2220 mm |
2140: |
2280x1500x2240 mm |
|
|
1860: |
2900x1450x2220 mm |
2160: |
2900x1500x2240 mm |
||
|
