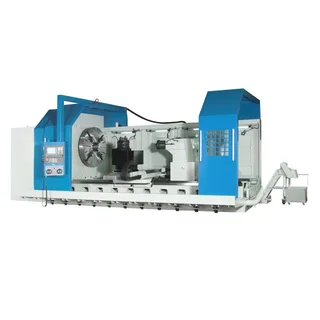

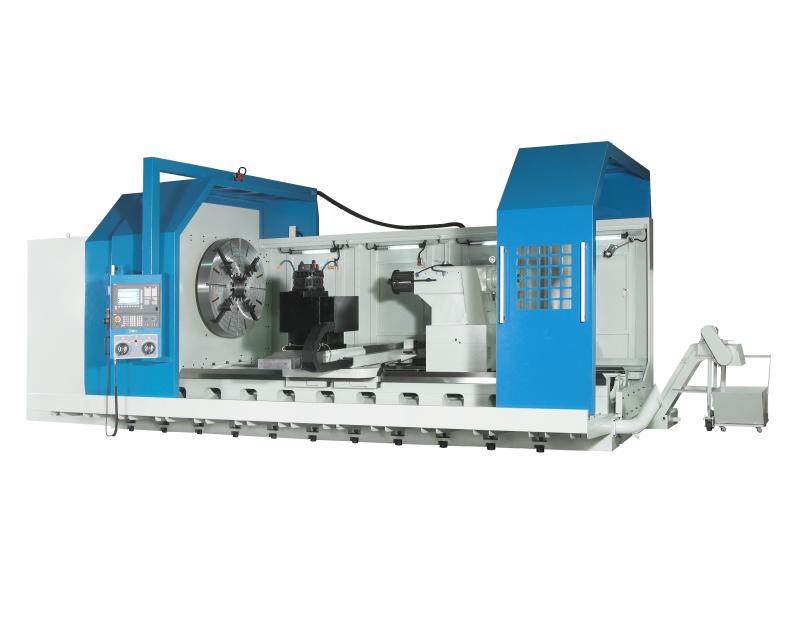

Máy tiện CNC băng thẳng DY-2100C

Thông số kỹ thuật

Bảo hành	12 tháng

Đặc điểm nổi bật

MODELDY-2000CDY-2100CDY-2200CDY-2300CKhả năng gia côngKhoảng cách tâm2000 / 3000 / 4000 / 5000 / 6000 / 7000 / 8000 / 9000 / 10000 / 11000 / 12000 ~ 40000mmTiện trên băng2000mm2100mm2200mm2300mmTiện trên bàn dao1460mm1560mm1660mm1760mmBăng máyChiều

	MODEL	DY-2000C	DY-2100C	DY-2200C	DY-2300C
Khả năng gia công	Khoảng cách tâm	2000 / 3000 / 4000 / 5000 / 6000 / 7000 / 8000 / 9000 / 10000 / 11000 / 12000 ~ 40000mm
	Tiện trên băng	2000mm	2100mm	2200mm	2300mm
	Tiện trên bàn dao	1460mm	1560mm	1660mm	1760mm
Băng máy	Chiều rộng	1150mm
Trục chính	Mũi trục chính	A2-15, 230mm, L: 20-97, M: 97-200, H: 200-400 A2-20, 310mm, L: 20-97, M: 97-200, H: 200-350 A2-20, 360mm, L: 20-97, M: 97-200, H: 200-300 A2-28, 410mm, L: 20-97, M: 97-200, H: 200-250
	Lỗ trục chính
	Tốc độ trục chính (rpm)
Hành trình	Hành trình trục X	1000mm	1050mm	1100mm	1150mm
	Hành trình trục Z	Same as distance between centers
Ăn dao	Hành trình nhanh trục X	5M/min
	Hành trình nhanh trục Z	5M/min
	Tốc độ ăn dao	0.001-500mm/rev (0.0004”-20”/rev)
Động cơ	Động cơ chính	Siemens spindle motor 1PH7184-NF, 51kw, 325Nm
	Inverter	--------
	Động cơ servo trục X	Siemens or Fanuc or Siemens servo motor 1FK7103-5AF71, 18Nm, 3.37kw, 3000rpm
	Động cơ servo trục Z	Siemens or Fanuc or Siemens servo motor 1FK7103-5AF71, 48Nm, 8.17kw, 3000rpm
	Bơm dầu	100W
	Bơm làm mát	450W, 6~10bar
	Bơm thủy lực (tùy chọn)	3hp (2.2kw)
Dung tích thùng	Thùng dầu thủy lực (tùy chọn)	20L
	Bơm bôi trơn	8L
Vít me bi	Đường kính trục X	50mm
	Đường kính trục Z	80mm
Ụ sau	Đường kính ống lót	250mm
	Hành trình ống lót	500mm
	Độ côn ống lót	MT7
Chiều dài (mm)	7430 / 8430 / 9430 / 10430 / 11430 / 12430 / 13430 / 14430 / 15430 / 16430 / 17430 ~
Chiều rộng (mm)	3405 / 3505 / 3605 / 3705
Chiều cao (mm)	3020 / 3070 / 3120 / 3170
Trọng lượng (kg)	24000/26000/28000/30000/32000/34000/36000/38000/40000/42000/44000
