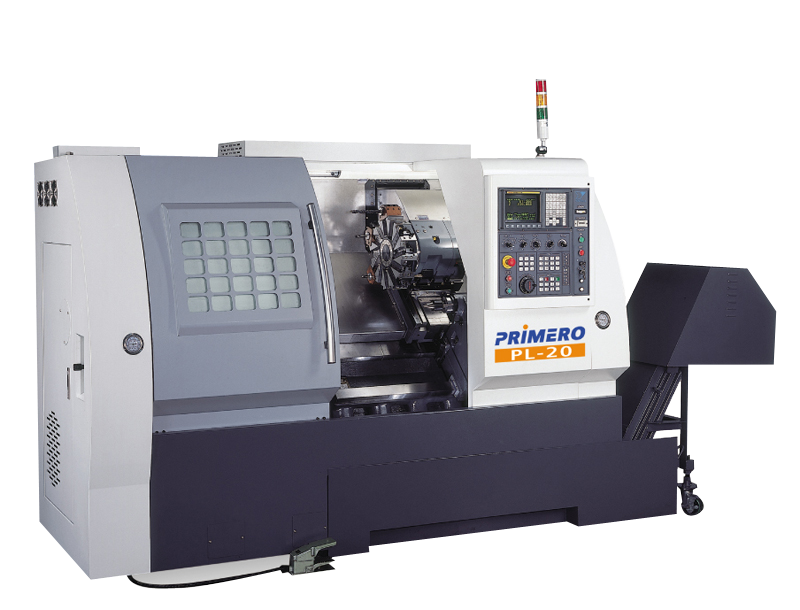

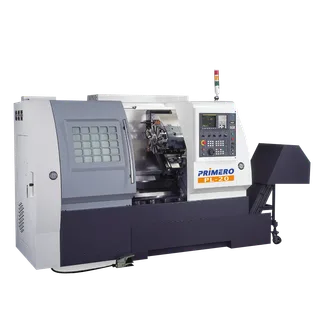

Máy tiện CNC băng nghiêng model PL-16

Thông số kỹ thuật

Bảo hành	12 tháng

Đặc điểm nổi bật

ModelPL-16PL-20Khả năngTiện trên băng máymm450500Tiện trên bàn daomm280300Khoảng cách tâmmm485485Chiều dài tiện maxmm400400Đường kính tiện maxmm280300Gia công thanh phôimmF45F51Trục chínhĐường kính chấu cặpinch6”8”Đường kính lỗ trụcmmF56F61Kiểu mũi

Model			PL-16	PL-20
Khả năng	Tiện trên băng máy	mm	450	500
	Tiện trên bàn dao	mm	280	300
	Khoảng cách tâm	mm	485	485
	Chiều dài tiện max	mm	400	400
	Đường kính tiện max	mm	280	300
	Gia công thanh phôi	mm	F45	F51
Trục chính	Đường kính chấu cặp	inch	6”	8”
	Đường kính lỗ trục	mm	F56	F61
	Kiểu mũi trục chính	type	A2-5	A2-6
	Kiểu vòng bi	type	7018	NN3020
	Đường kính vòng bi	mm	90	100
	Động cơ	HP	15	15
	Tốc độ	v/p	6000	4200
Đài dao	Kiểu đài dao	type	Servo	Servo
	Chuôi dao/ số vị trí	mm	20/12	25/10
	Đường kính lỗ chuôi	mm	F32	F40
Trục X	Hành trình	mm	140+30	150+30
	Tốc độ dịch chuyển nhanh	m/p	20 (16)	20 (16)
	Động cơ servo	Kw	2.1	2.1
Trục Y	Hành trình	mm	400	400
	Tốc độ dịch chuyển nhanh	m/p	20	20
	Động cơ servo	Kw	2.1	2.1
Ụ sau	Đường kính ống lót	mm	F80	F80
Ụ sau	Độ côn ống lót		MT4	MT4
Khác	Rãnh trượt trục X	type	boxway	boxway
	Rãnh trượt trục Z	type	boxway	boxway
	Dung tích thùng làm mát	L	90	90
	Bơm thủy lực	HP	2	2
Kích thước	Sàn máy	cm	195x175	195x175
Kích thước	Trọng lượng	kg	4200	4500
