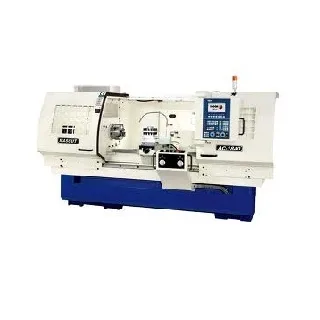

Máy tiện CNC AC-1860

Thông số kỹ thuật

Bảo hành	12 tháng

Đặc điểm nổi bật

- Máy có kết cấu vững chắc, vận hành ổn định và độ chính xác cao- Hệ thống bôi trơn, tưới nguội tự động- Cổng truyền Pro RS232 thích ứng với Window 98/ 2000/ XP- Đài gá dao loại băng phẳng, băng nghiêng và bàn mâm quay rất linh hoạt khi gia công

- Máy có kết cấu vững chắc, vận hành ổn định và độ chính xác cao

- Hệ thống bôi trơn, tưới nguội tự động

- Cổng truyền Pro RS232 thích ứng với Window 98/ 2000/ XP

- Đài gá dao loại băng phẳng, băng nghiêng và bàn mâm quay rất linh hoạt khi gia công các sản phẩm có hình dáng phức tạp

- Bộ điều khiển FANUC, SIMEN, FAGO…hiển thị ngôn ngữ ISO cho phép truyền dữ liệu gia công một cách dễ dàng, nhanh chóng

- Video tham khảo:

*Thông số kỹ thuật chính của máy

Model	AC-1860
Khả năng làm việc Working Capacity
Đường kính tiện qua băng máy *Swing over bed*	460 mm
Chiều cao tâm *Center height*	230 mm
Đường kính tiện qua bàn dao *Swing over cross slide*	230 mm
Khoảng cách các tâm *Dist. between centers*	1500 mm
Độ dày băng máy *Width of bed*	350 mm
Bệ đỡ trục quay *Headstock*
Tốc độ trục chính *Spindle speeds (rpm)*	Cao: 3100 ~681; Trung bình: 680 153 ; Thấp 152~33
Mũi trục chính *Spindle nose*	D1-6
Lỗ trục chính *Spindle bore*	56 mm
*Bàn dao* *Saddle*
Hành trình chiều dọc(trục Z) Longitudinal travel (Z-axis)	1310 mm
Hành trình bàn dao (trục X) *Cross slide travel (X-axis)*	280 mm
Trục vít me *Ball screw (Dia. x pitch)*	X: 25×5 mm, :40 × 10 mm
Ụ đỡ *Tailstock*
Hành trình trục chính *Spindle travel*	170 mm
Đường kính trục chính *Spindle dia.*	75 mm
Côn trục chính *Taper in spindle*	MT#5
Động cơ *Motor*
Động cơ trục chính *Spindle motor*	AC 7.5 HP hoặc 10HP (tùy chọn)
Động cơ đẫn động trục Z *Z-axis drive motor*	6.3 NM/ bước 10mm 1:2
Động cơ dẫn động trục X *X-axis drive motor*	6.3 NM/bước 5 mm 1.1
Động cơ bơm làm mát *Coolant pump motor*	1/6 hp
Cấp X,Z *X.Z Feeds*
Tốc độ dịch chuyển nhanh trục Z *Z-axis rapid travel*	7m/ phút
Tốc độ dịch chuyển nhanh trục X *X-axis rapid travel*	5m/phút
Khôi lượng máy *Machine Weight*
Trọng lượng(khoảng) *N.W.(Approx.)*	3200kg
