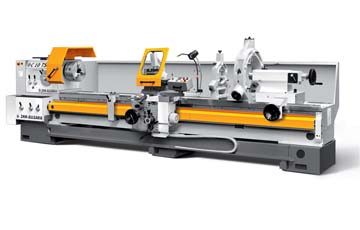

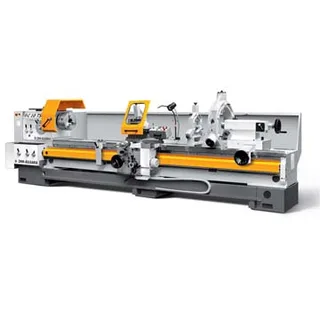

Máy tiện băng dài C10TS

Thông số kỹ thuật

Bảo hành	12 tháng

Đặc điểm nổi bật

THÔNG SỐSPECIFICATIONC10TSC10TMSC10THSKHẢ NĂNG TIỆNChiều cao tâm330 mm380 mm430 mmĐường kính tiện qua băng660 mm760 mm860 mmĐường kính tiện qua bàn dao420 mm520 mm620 mmĐường kính tiện qua khe850 mm920 mm1050 mmChiều rộng băng máy560Khoảng cách

THÔNG SỐ

	SPECIFICATION	C10TS	C10TMS	C10THS
KHẢ NĂNG TIỆN	Chiều cao tâm	330 mm	380 mm	430 mm
	Đường kính tiện qua băng	660 mm	760 mm	860 mm
	Đường kính tiện qua bàn dao	420 mm	520 mm	620 mm
	Đường kính tiện qua khe	850 mm	920 mm	1050 mm
	Chiều rộng băng máy	560
	Khoảng cách tâm	1500; 2000;3000;4000;5000;6000 mm
TRỤC CHÍNH	Mũi trục chính DIN 55027	No.11
	Lỗ trục chính	103 mm	132 mm
	Côn trục chính	120 metric	140 Metric
ĐẦU TIỆN	Số cấp tốc độ trục chính	Infinitely variable in 3 sub-ranges
	Tốc độ trục chính	9-55;37-220;220-1320	7-42;28-170;165-1015 rpm
	Động cơ trục chính	15 Kw
ĂN DAO	Số cấp lượng ăn dao	150
	Lượng ăn dao dọc	0,039 – 18 mm/rev
	Lượng ăn dao ngang	0,02 – 9 mm/rev
TIỆN REN	Số cấp tiện ren	76
	Tiện ren hệ mét	0,5 – 180 mm
	Tiện ren hệ inch	60 – 1/6 TPI
	Tiện ren module	0,125 – 45 MD
	Tiện ren DP	240 – 2/3 DP
ĐÀI DAO	Hành trình đài dao ngang	410 mm		435 mm
	Hành trình đài dao trên	150 mm
Ụ ĐỘNG	Đường kính nòng ụ	105 mm
	Côn nòng ụ động	No.6
	Hành trình nòng ụ	225 mm
KHỐI LƯỢNG	Cho máy chống tâm 2000	4170 kg	4470 kg	4650 kg
