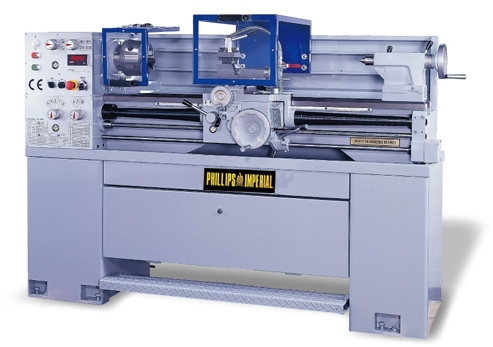

Máy tiện bàn PL-1236BV

MÔ HÌNH

PL-1224BV

PL-1236BV

PL-1340BV

Lung lay trên giường

306mm 12in

330mm 13in

Đu qua Trượt băng

186mm 7-5 / 16in

210mm 8-5 / 16in

Chiều cao của tâm

150mm 6in

165mm 6-1 / 2in

Khoảng cách giữa các trung tâm

610mm 24in

915mm 36in

1000mm 40in

GIƯỜNG

Chiều rộng của lối đi

190mm 7-1 / 2 inch

Tổng chiều dài của loại khoảng trống giường

1220mm 48in

1525mm 60in

1625mm 64in

Loại khoảng trống

Swing over Gap

445mm 17-1 / 2in

470mm 18-1 / 2in

Chiều dài khoảng cách

240mm 9-1 / 2 inch

Chiều rộng phía trước của tấm mặt

150mm 6 inch

CON QUAY

Gắn mũi trục chính

D1-4 Camlock

Trục chính

40mm 1-9 / 16 inch

Côn của trục chính

MT # 5

Số tốc độ trục chính

Thay đổi tốc độ thay đổi

Phạm vi tốc độ trục chính

40-2000 vòng / phút

CÔNG CỤ TRƯỢT

Tổng hành trình của đường trượt chéo

170mm 6-3 / 4 inch

Tổng hành trình của trang trình bày trên cùng

90mm 3-1 / 2 inch

Tối đa công cụ cắt kích thước

13mm 1/2 inch

CỔ PHIẾU

Tổng hành trình của thùng ụ

100mm 4 inch

Côn trong thùng ụ

MT # 3

Đường kính thùng

40mm 1-9 / 16 inch

THREADS

Đường kính và bước vít chì

Dia. 22mm Pitch 4mm, 7/8 inch 8TPI

Chủ đề inch

3-24 TPI (8Nos) cho hệ mét
2-56 TPI (34Nos) cho hệ inch

Cao độ theo hệ mét

0,5-10mm (21Nos) cho hệ mét
0,5-12mm (33Nos) cho hệ inch

THỨC ĂN

Đường kính thanh nạp

Dia. 19mm 3/4 inch

Nguồn cấp dữ liệu dọc

0,040-0,800mm / vòng quay. (21) cho hệ mét
0,0016-0,0460in / vòng quay. (25) cho hệ inch

Nguồn cấp dữ liệu chéo

0,020-0,400mm / vòng quay. (21) đối với hệ mét
0,0005-0,0150in / rev. cho hệ thống inch

ĐỘNG CƠ

Động cơ trục chính

2HP 1,47KW

3HP 2,2KW

Động cơ bơm nước làm mát

1 / 8HP 0,1KW

Trọng lượng tịnh của máy

500kgs

550kg

600kg
