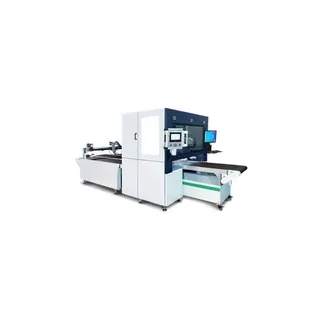

Máy thúc nổi hộp cứng tự động CS-AT450
- Thương hiệu
- Hãng khác
- Bảo hành
- 12 tháng
Khu vực này chưa có chi nhánh còn hàng — chọn khu vực khác hoặc đặt hàng online.
Thông số kỹ thuật
| Thương hiệu | Hãng khác |
|---|---|
| Bảo hành | 12 tháng |
Đặc điểm nổi bật
Máy thúc nổi CS-AT450 tạo họa tiết lồi lõm trên hộp thành phẩm, định vị bằng camera CCD với độ chính xác ±0,15 mm.
Nội dung chính

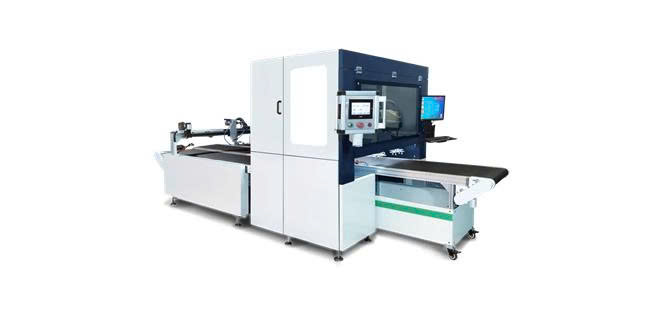

MÁY THÚC NỔI HỘP CỨNG TỰ ĐỘNG CS-AT450
Trong sản xuất bao bì cao cấp, họa tiết nổi giúp hộp có điểm nhấn và tăng tính thẩm mỹ. CS-AT450 được thiết kế để thúc nổi trực tiếp trên hộp sau khi tạo hình. Phương pháp này giúp hạn chế tình trạng họa tiết bị ép phẳng trong công đoạn đóng hộp.
Thiết bị sử dụng hệ thống định vị hình ảnh CCD kết hợp camera và chức năng chỉnh sửa cạnh. Hệ thống hỗ trợ xác định vị trí cần gia công trên bề mặt hộp. Độ chính xác theo thông số công bố đạt ±0,15 mm.
Máy hỗ trợ chiều cao thúc nổi từ 1–4 mm. Tốc độ thiết kế đạt 15–25 sản phẩm/phút. Thiết bị có thể gia công hộp thành phẩm, bìa cứng và carton sóng theo giới hạn kỹ thuật quy định.

THÔNG SỐ KỸ THUẬT
| Thông số | CS-AT450 |
|---|---|
| Nguyên liệu | Hộp thành phẩm, bìa cứng, carton sóng một lớp hoặc nhiều lớp |
| Chức năng | Thúc nổi 3D; nhũ kết hợp thúc nổi 3D |
| Độ dày giấy | Bìa cứng: 250–2500 gsm; carton: 0,5–4 mm |
| Khổ thúc nổi tối đa | 300 × 250 mm |
| Khổ thúc nổi tối thiểu | 80 × 80 mm |
| Kích thước hộp tối đa | 300 × 300 × 90 mm |
| Kích thước hộp tối thiểu | 50 × 50 × 5 mm |
| Khổ bìa cứng tối đa | 600 × 400 mm |
| Khổ bìa cứng tối thiểu | 50 × 50 mm |
| Khoảng cách từ vị trí thúc nổi đến mép | 3 mm + độ dày giấy |
| Độ chính xác | ±0,15 mm |
| Tốc độ thiết kế | 15–25 sản phẩm/phút |
| Áp lực | 25 tấn |
| Chiều cao thúc nổi | 1–4 mm |
| Khí nén | 150 L/phút – 0,8 MPa |
| Phương thức điều chỉnh | PLC |
| Công suất | 2,4 kW / 380V + 3,6 kW công suất gia nhiệt |
| Kích thước máy (D × R × C) | 5200 × 2400 × 2100 mm |
| Trọng lượng | 2600 kg |
ĐẶC ĐIỂM NỔI BẬT
1. THÚC NỔI TRỰC TIẾP TRÊN HỘP THÀNH PHẨM
Thiết bị thực hiện công đoạn thúc nổi sau khi hộp đã tạo hình. Cách gia công này giúp giữ hiệu ứng nổi trên bề mặt thành phẩm. Đây là ưu điểm đáng cân nhắc khi sản xuất bao bì yêu cầu tính thẩm mỹ cao.
2. ĐỊNH VỊ BẰNG CAMERA CCD
Hệ thống camera hỗ trợ nhận diện vị trí cần thúc nổi. Chức năng chỉnh sửa cạnh giúp xác định vị trí gia công phù hợp với hình dạng hộp. Nhờ đó, quá trình xử lý có thể đạt độ chính xác theo thông số công bố.
3. ĐỘ CHÍNH XÁC ±0,15 MM
Độ chính xác định vị đạt ±0,15 mm theo thông số kỹ thuật. Yếu tố này quan trọng với các họa tiết cần đặt đúng vị trí trên hộp. Doanh nghiệp nên chạy thử mẫu để đánh giá kết quả trên vật liệu thực tế.
4. TẠO HIỆU ỨNG NỔI BA CHIỀU
Chiều cao thúc nổi từ 1–4 mm giúp tạo độ lồi lõm rõ ràng. Họa tiết có thể trở nên nổi bật hơn trên bề mặt bao bì. Máy cũng hỗ trợ kết hợp thúc nổi với ép nhũ theo cấu hình chức năng được công bố.
5. GIA CÔNG NHIỀU LOẠI VẬT LIỆU
Máy hỗ trợ hộp thành phẩm, bìa cứng và carton sóng. Dải định lượng bìa cứng từ 250 đến 2500 gsm. Độ dày carton được hỗ trợ trong khoảng 0,5–4 mm.
Trước khi sản xuất hàng loạt, nên xác nhận vật liệu và kết cấu hộp với nhà cung cấp. Việc chạy thử giúp kiểm tra khả năng tạo hình và chất lượng họa tiết.
6. TỐC ĐỘ THIẾT KẾ 15–25 SẢN PHẨM/PHÚT
Tốc độ thiết kế đạt 15–25 sản phẩm mỗi phút. Thông số này giúp doanh nghiệp ước tính năng lực xử lý của dây chuyền. Sản lượng thực tế còn phụ thuộc vào kích thước hộp, vị trí họa tiết và thời gian thao tác.
7. ĐIỀU KHIỂN PLC VÀ ÁP LỰC 25 TẤN
Hệ thống điều chỉnh sử dụng PLC. Máy có áp lực thúc nổi 25 tấn, đáp ứng yêu cầu tạo họa tiết trên các vật liệu phù hợp. Người vận hành cần thiết lập thông số theo hướng dẫn kỹ thuật.
ỨNG DỤNG TRONG SẢN XUẤT BAO BÌ CAO CẤP
Thiết bị phù hợp với doanh nghiệp cần tạo họa tiết nổi trên hộp đã hoàn thiện. Một số ứng dụng có thể cân nhắc gồm:
- Hộp quà tặng cao cấp.
- Hộp giấy cứng có logo hoặc họa tiết nổi.
- Bao bì carton cần tạo điểm nhấn bề mặt.
- Hộp sản phẩm yêu cầu kết hợp ép nhũ và thúc nổi.
- Các dòng bao bì cần định vị họa tiết chính xác.
Khả năng ứng dụng cụ thể phụ thuộc vào kích thước hộp và vật liệu. Doanh nghiệp nên cung cấp mẫu hoặc bản vẽ để kiểm tra tính tương thích.
LƯU Ý KHI LỰA CHỌN VÀ LẮP ĐẶT
Trước khi đầu tư, hãy kiểm tra kích thước hộp và khổ họa tiết cần gia công. Khổ thúc nổi tối đa là 300 × 250 mm. Khoảng cách từ vị trí thúc nổi đến mép sản phẩm là 3 mm cộng với độ dày giấy.
Máy có kích thước 5200 × 2400 × 2100 mm và trọng lượng 2600 kg. Vì vậy, nhà xưởng cần đủ diện tích và khả năng chịu tải. Cần chuẩn bị nguồn điện 380V, hệ thống khí nén phù hợp và xác nhận yêu cầu lắp đặt với nhà cung cấp.
LIÊN HỆ TƯ VẤN MÁY THÚC NỔI
CS-AT450 là giải pháp đáng cân nhắc cho doanh nghiệp muốn tự động hóa công đoạn tạo họa tiết nổi trên hộp thành phẩm. Hệ thống CCD hỗ trợ định vị, trong khi PLC phục vụ việc điều chỉnh quá trình gia công.
Liên hệ đơn vị cung cấp để được tư vấn theo kích thước hộp, loại vật liệu và yêu cầu hoàn thiện. Nên chuẩn bị mẫu hộp cùng thiết kế họa tiết để đánh giá khả năng gia công trước khi đầu tư.
