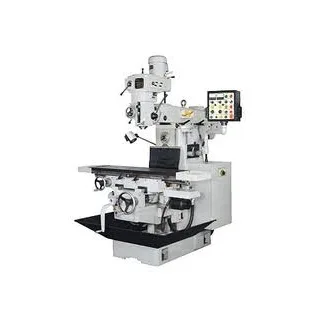

Máy phay vạn năng Model JY-2HT

Thông số kỹ thuật

Bảo hành	12 tháng

Đặc điểm nổi bật

Kết cấu máy làm bằng gang chất lượng cao FC-30, được thiết kế chắc chắn và qua xử lý nhiệt luyệnTrục chính được gia công chính xác bằng thép hợp kim SCM-21, được nhiệt luyện và thấm cacbon đảm bảo độ bền cho quá trình cắt tốc độ cao, chi tiết lớnMáy

Kết cấu máy làm bằng gang chất lượng cao FC-30, được thiết kế chắc chắn và qua xử lý nhiệt luyện
Trục chính được gia công chính xác bằng thép hợp kim SCM-21, được nhiệt luyện và thấm cacbon đảm bảo độ bền cho quá trình cắt tốc độ cao, chi tiết lớn
Máy có thể phay ngang, phay đứng. Dẫn động trục dao phay bằng dây đai và bánh răng đảm bảo độ chính xác và độ cứng vững của máy.
Có chức năng hiển thị dịch chuyển 3 trục X,Y,Z trên bảng điện tử.
Có thể kẹp dao nhanh bằng khí nén
Trục X,Y được dẫn động bằng động cơ Servo với quá trình định vị chính xác cao
Trục X,Y trượt trên vítme bi có động nhẵn bóng và độ chính xác cao
Hệ thống bôi trơn tự động đảm bảo cho các mặt trượt , bánh xe phát động, các trực vít… hoạt động dễ dàng hơn, chính xác hơn và làm tăng tuổi thọ của máy

* Thông số kỹ thuật chính của máy:


1. BÀN MÁY (Table)
Kích thước bàn	mm	1300x300
Hành trình trục X	mm	1000
Hành trình trục Y	mm	360/390
Hành trình trục Z	mm	450/490
Rãnh chữ T (KT x số lượng x KC)	mm	16x3x63
Chuyển động cắt theo trục X,Y	mm/phút	2500
Chuyển động chạy dao ngang X,Y	mm/phút	2500
Chuyển động chạy dao nhanh theo trục Z	mm/phút	750
2.TRỤC ĐỨNG/ ĐẦU QUAY (Vertical Spindle / Turret Head)
Tốc độ trục chính	rpm	16 bước, 75-3600(chuẩn) 80-3800(tùy chọn)
Mũi trục		N.S.T 40#
Khoảng cách từ mũi trục tới mặt bàn	mm	110-560
Khoảng cách từ tâm trục đến cột đứng	mm	110-700
3. TRỤC NGANG/ ĐẦU NGANG (Horizontal Spindle / Horizontal Head)
Tốc độ trục chính	rpm	9 bước, 85-1300
Mũi trục		N.S.T 40#
Góc xoay của đầu trục chính		45^o
Góc quay của khuôn đỡ		360^o
Hành trình khuôn đỡ		660^o
Khoảng cách từ mũi trục tới mặt bàn	mm	0-450
Khoảng cách từ tâm trục đến cột đứng	mm	369
4. ĐỘNG CƠ (Motor)
Động cơ xoay đầu trục chính		5HP
Động cơ trục ngang		5HP×4P AC
Cấp liệu theo truc X, Y		750W động cơ secvo
Chuyển động cắt theo phương đứng		1HP x6P AC
Độngcơ bơm làm mát		1/8HP
5. MỘT VÀI THÔNG SỐ KHÁC
Trọng lượng tịnh(tương đối)	kg	2250
Kích thước ngoài	mm	2060x1820x2240
