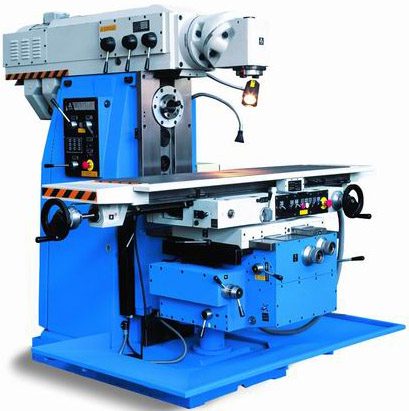

Máy phay vạn năng FUV 401

Model

FUV 401

Kích thước bàn máy,mm

400x1600

Số rãnh chữ T, kích thước rãnh, mm

5x18x80

Góc xoay của bàn máy, độ

+ 45

Hành trình dọc của bàn máy, mm:
- bằng tay
- bằng máy

1250
1230

Hành trình ngang của bàn máy, mm:
- bằng tay
- bằng máy

360
340

Hành trình đứng của bàn máy, mm:
- bằng tay
- bằng máy

460
440

Khoảng cách lớn nhất từ bàn máy tới, mm:
- tâm trục ngang
- mũi trục đứng

490
630

Côn mũi trục chính, ISO:
- trực đứng
- trục ngang

50
50

Góc xoay của đầu phay, độ

360

Số cấp tốc độ quay trục chính:
- trục ngang
- trục đứng

18
12

Tốc độ quay của trục chính, v/ph.:
- trục ngang
- trục ngang theo đặt hàng
- trục đứng

32-160040-2000
45-2000

Số cấp tốc độ ăn dao

18

Tốc độ ăn dao theo các trục toạ độ, mm/ph.:
- tiêu chuẩn, trục X, Y
- tiêu chuẩn, trục Z
- tùy chọn 1, trục X, Y
- tùy chọn 1, trục Z
- tùy chọn 2, trục X, Y
- tùy chọn 2, trục Z

12,5...630
5-262
16-800
7-334
20-1000
8-415

Hành trình nhanh của bàn máy, mm/ph.:
- theo trục X, Y
- theo trục Z

2500
1040

Công suất động cơ trục chính, kW:
- trục ngang
- trục đứng

7,5
4

Công suất động cơ ăn dao, kW

2,2

Khối lượng máy, kg

3575
