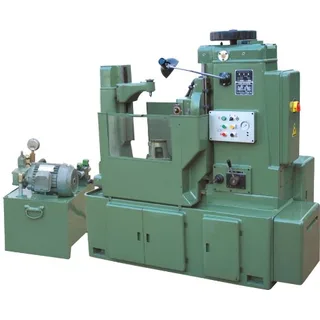

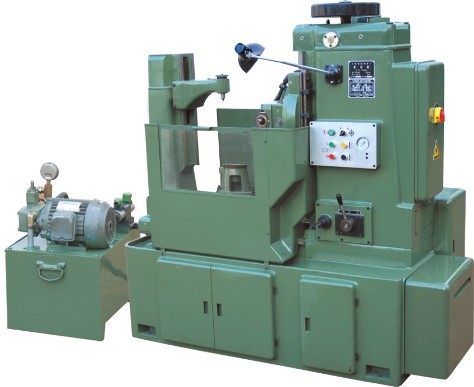

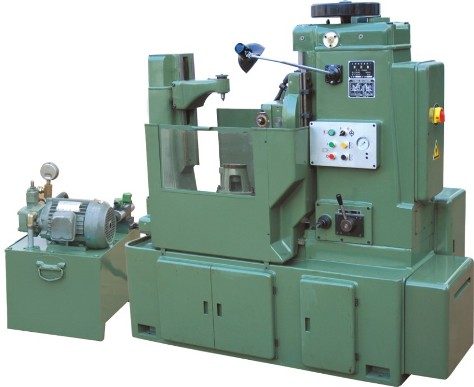

Máy phay răng vạn năng YNH3132

Model

YNH3132

Đường kính ngoài lớn nhất của bánh răng gia công, mm

320

Modul gia công lớn nhất, mm

8

Góc nghiêng lớn nhất của răng gia công, độ

+ 45

Đường kính của bàn máy, mm

360

Đường kính của lỗ bàn máy, mm

80

Khoảng cách giữa tâm của trục dụng cụ và tâm bàn máy, mm

30-300

Khoảng cách giữa tâm của trục dụng cụ và mặt bàn máy, mm

235-535

Đường kính lớn nhất của dao phay, mm

160

Chiều dài lớn nhất của dao phay, mm

160

Chiều dài dịch chuyển lớn nhất dao phay dọc theo trục, mm

55

Côn lỗ trục chính

MT5

Phạm vi tốc quay của trục dao phay (8 cấp), v/ph.

40-250

Phạm vi chạy dao theo trục, mm/vòng

0,4-4

Hành trình nhanh theo trục, mm

50

Công suất động cơ truyền động chính, kW

7,5

Công suất động cơ thuỷ lực chạy bàn, kW

4,0

Khối lượng máy, kg

4.500

Kích thước máy, mm:

2450x1350 x1850

Dòng điện

380V, 3pha, 50Hz
