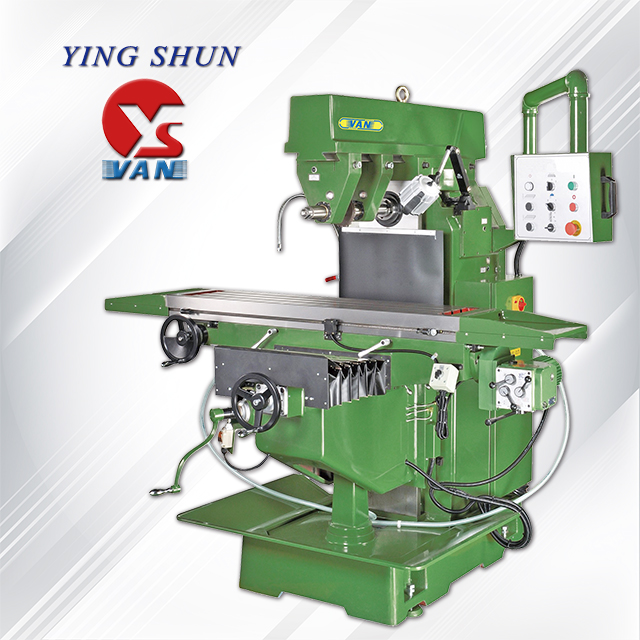

Máy phay ngang YSM-26HC
- Bảo hành
- 12 tháng
Liên hệ
Giá tốt nhất theo thời điểm — đặt hàng, gọi hoặc chat để được báo giá.
Tình trạng:
Còn hàng
Chỉ còn sản phẩm
Sản phẩm đang còn hàng — tạm thời chưa nhận đặt hàng.
Xem chi nhánh có hàng
Khu vực này chưa có chi nhánh còn hàng — chọn khu vực khác hoặc đặt hàng online.
Thông số kỹ thuật
| Bảo hành | 12 tháng |
|---|
Đặc điểm nổi bật
Phần đúc chính được làm bằng đúc meehanite.Trục chính là một mảnh được gia công từ thép hợp kim SCM440, luyện nhiệt, đánh bóng tần số cao và chính xác.Đường trượt trục X, Y, Z được tôi cứng và nối đất.Turcite-B phủ trên các cách XY.Thiết kế đường
Nội dung chính
- Phần đúc chính được làm bằng đúc meehanite.
- Trục chính là một mảnh được gia công từ thép hợp kim SCM440, luyện nhiệt, đánh bóng tần số cao và chính xác.
- Đường trượt trục X, Y, Z được tôi cứng và nối đất.
- Turcite-B phủ trên các cách XY.
- Thiết kế đường vuông trên đường trượt Y và cột.
- Vít bi đai ốc đôi trục X/Y.
- Cơ cấu bánh răng phay ngang, tốc độ tối đa 1288/50HZ.
| 9 bước | ||
| 60HZ | 92-204-241-251-536-590-660-1311-1614(RPM) | |
| 50HZ | 73-163-193-201-428-471-527-1056-1288(RPM) | |
-
Giá đỡ ngang.
| Người mẫu | Đơn vị | YSM-26HS | YSM-26HC | ||
| Du lịch | |||||
| Hành trình dọc (M./A.) | mm | 800 (Lựa chọn 1000) | |||
| Hành trình chéo (M./A.) | mm | 400 | |||
| Hành trình dọc (M./A.) | mm | 420 | |||
| Đường trượt X/Y/Z | kiểu | △ / □ / □ | |||
| du lịch quá mức | mm | 700 | |||
| Overarm xoay | bằng cấp | 360 | |||
| Quận.từ dưới cùng của cánh tay đến trung tâm của trục chính | mm | 215 | |||
| Quận.từ mũi trục chính đến bàn máy | mm | 0-420 | |||
| Bàn | |||||
| Kích thước | mm | 1270x300 (Tùy chọn 1370x300) | |||
| Khe chữ T (Rộng x Số x Cao độ) | mm | 16x3x70 | |||
| tối đa.tải bảng | Kilôgam | 300 | |||
| Con quay | |||||
| đầu phay | kiểu | 9 bước | biến tần | ||
| Tốc độ | 60Hz | vòng/phút | 92-1614 | 60-1400 | |
| 50Hz | vòng/phút | 73-1288 | |||
| Côn chính/ngang | kiểu | NT40 | |||
| động cơ | |||||
| Trục chính/ngang | HP | 5 | |||
| trục X | HP | 1/2 | |||
| Độ cao trục Z | HP | 1/2 | |||
| Tỷ lệ thức ăn | |||||
| tốc độ trục X | mm/phút | 30-1300(9 bộ) | |||
| Tốc độ trục Z | mm/phút | 345 | |||
| Máy móc | |||||
| Không gian (L x W x H) | mm | 2270x3100x2520 | |||
| Kích thước đóng gói (L x W x H) | mm | 1800x2200x2100 | |||
| Khối lượng tịnh | Kilôgam | 2200 | |||
| Trọng lượng thô | Kilôgam | 2400 | |||
- Phần đúc chính được làm bằng đúc meehanite.
- Trục chính là một mảnh được gia công từ thép hợp kim SCM440, luyện nhiệt, đánh bóng tần số cao và chính xác.
- Đường trượt trục X, Y, Z được tôi cứng và nối đất.
- Turcite-B phủ trên các cách XY.
- Thiết kế đường vuông trên đường trượt Y và cột.
- Vít bi đai ốc đôi trục X/Y.
- Cơ cấu bánh răng phay ngang, tốc độ tối đa 1288/50HZ.
| 9 bước | ||
| 60HZ | 92-204-241-251-536-590-660-1311-1614(RPM) | |
| 50HZ | 73-163-193-201-428-471-527-1056-1288(RPM) | |
-
Giá đỡ ngang.
| Người mẫu | Đơn vị | YSM-26HS | YSM-26HC | ||
| Du lịch | |||||
| Hành trình dọc (M./A.) | mm | 800 (Lựa chọn 1000) | |||
| Hành trình chéo (M./A.) | mm | 400 | |||
| Hành trình dọc (M./A.) | mm | 420 | |||
| Đường trượt X/Y/Z | kiểu | △ / □ / □ | |||
| du lịch quá mức | mm | 700 | |||
| Overarm xoay | bằng cấp | 360 | |||
| Quận.từ dưới cùng của cánh tay đến trung tâm của trục chính | mm | 215 | |||
| Quận.từ mũi trục chính đến bàn máy | mm | 0-420 | |||
| Bàn | |||||
| Kích thước | mm | 1270x300 (Tùy chọn 1370x300) | |||
| Khe chữ T (Rộng x Số x Cao độ) | mm | 16x3x70 | |||
| tối đa.tải bảng | Kilôgam | 300 | |||
| Con quay | |||||
| đầu phay | kiểu | 9 bước | biến tần | ||
| Tốc độ | 60Hz | vòng/phút | 92-1614 | 60-1400 | |
| 50Hz | vòng/phút | 73-1288 | |||
| Côn chính/ngang | kiểu | NT40 | |||
| động cơ | |||||
| Trục chính/ngang | HP | 5 | |||
| trục X | HP | 1/2 | |||
| Độ cao trục Z | HP | 1/2 | |||
| Tỷ lệ thức ăn | |||||
| tốc độ trục X | mm/phút | 30-1300(9 bộ) | |||
| Tốc độ trục Z | mm/phút | 345 | |||
| Máy móc | |||||
| Không gian (L x W x H) | mm | 2270x3100x2520 | |||
| Kích thước đóng gói (L x W x H) | mm | 1800x2200x2100 | |||
| Khối lượng tịnh | Kilôgam | 2200 | |||
| Trọng lượng thô | Kilôgam | 2400 | |||
