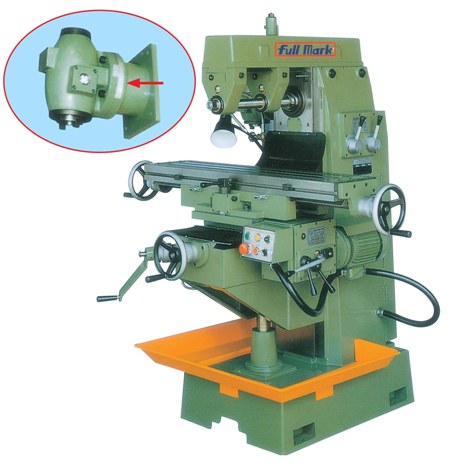

MÁY PHAY NGANG VẠN NĂNG model FMU-1

Model

FMU-1

Kích thư­ớc bàn máy, mm (theo đặt hàng)

240 x 1060 (300x1200)

Góc xoay của bàn máy (phải/trái), độ

45

Rãnh chữ T, mm (chiều rộng x SL x khoảng cách)

16 x 3 x 65

Hành trình dọc tối đa của bàn máy, mm

560

Hành trình ngang tối đa của bàn máy, mm

300

Hành trình đứng tối đa của bàn máy, mm

420

Lượng ăn dao theo phương dọc (X), mm/ph.

17-203

Số cấp tốc độ ăn dao

6

Hành trình nhanh của bàn máy theo phương dọc (X), mm/ph

1713

TRỤC NGANG

Phạm vi tốc độ quay của trục chính, v/ph.

70-1225

Số cấp tốc độ quay trục chính

6

Côn trục chính

ISO 40

Khoảng cách từ tâm trục ngang tới bàn máy, mm

420

Khoảng cách từ tâm trục ngang tới dầm ngang, mm

120

Dịch chuyển dầm, mm

430

ĐẦU PHAY ĐỨNG

Khoảng cách từ mũi trục chính tới bàn máy, mm

320

Côn trục chính

ISO 40

Góc nghiêng (phải/trái), độ

45

Công suất động cơ chính, HP

3,0

Công suất động cơ ăn dao theo phương dọc, HP

1,0

Công suất động cơ bơm làm mát, HP

1/8

Khối lượng máy, kg (N / G)

1100 / 1250

Kích thước bệ máy, mm

830x585x230

Kích thước máy, mm (dài x rộng x cao)

1280x1560x1660
