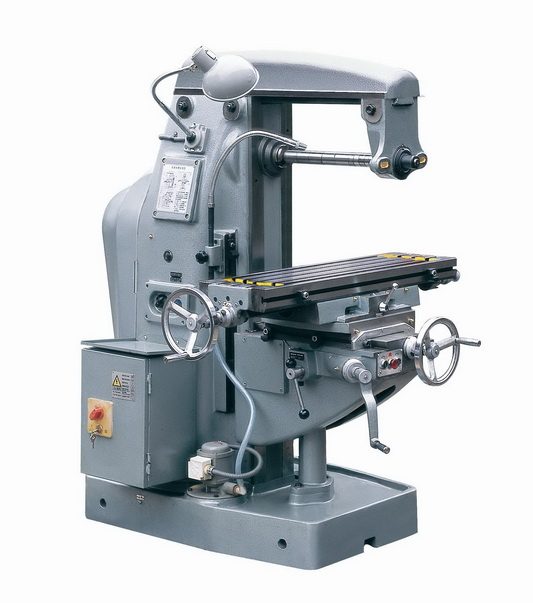

Máy phay ngang model 57-3D
- Bảo hành
- 12 tháng
Khu vực này chưa có chi nhánh còn hàng — chọn khu vực khác hoặc đặt hàng online.
Thông số kỹ thuật
| Bảo hành | 12 tháng |
|---|
Đặc điểm nổi bật
Nội dung chính

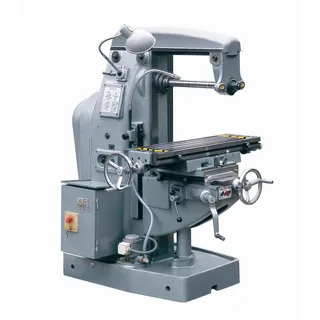

MÁY PHAY NGANG CHẤT LƯỢNG CAO Model 57-3D (250x900mm)
Máy phay công xon model 57-3D là dòng máy vạn năng được sử dụng rộng rãi trong gia công kim loại. Máy cho phép lắp các loại dao phay mặt đầu, dao phay trụ, dao phay cạnh, phay góc, phay định hình, thực hiện các nguyên công phay mặt phẳng, mặt nghiêng, phay rãnh, phay góc, phay bánh răng. Bàn máy, các chi tiết và cụm chi tiết máy được chế tạo từ thép chất lượng cao, đảm bảo độ bền, độ chính xác gia công và tuổi thọ lâu dài. Được sử dụng trong gia công đơn chiếc và gia công hàng loạt. Với các trang bị mở rộng tính năng như đầu phay đứng, đầu chia độ vạn năng, đầu xọc, máy có thể thực hiện các nguyên công phay đa năng.
- Động cơ công suất cao, dải tốc độ rộng cho phép thực hiện các quy trình cắt gọt tốc độ cao với các loại dao hợp kim cứng.
- Với hộp số được thiết kế bên trong thân máy và cơ chế nâng hạ bàn, máy đạt được độ cứng vững cao để có thể chịu các quy trình gia công nặng.
- Hệ thống làm mát và bôi trơn hoàn thiện.
- Hệ thống hiển thị số được trang bị theo đặt hàng.
|
Model |
ĐVT |
57-3D |
|
Kích thước bàn máy |
mm |
250x900 |
|
Rãnh chữ T |
mm |
3x14 |
|
HÀNH TRÌNH BÀN MÁY |
|
|
|
Hành trình dọc, trục X |
mm |
500 |
|
Hành trình ngang, trục Y |
mm |
165 |
|
Hành trình đứng, trục Z |
mm |
300 |
|
TRỤC CHÍNH |
|
|
|
Côn lỗ trục chính |
|
MT3 / 7:24 / No30 |
|
Số cấp tốc độ quay trục chính |
|
12 |
|
Phạm vi tốc độ quay của trục chính |
v/ph. |
32-1250 |
|
Đường kính dao phay |
|
Φ22Φ27 |
|
ĂN DAO |
|
|
|
Số cấp tốc độ ăn dao |
|
12 |
|
Phạm vi ăn dao tự động theo trục X |
mm/ph. |
5,6-181 |
|
Phạm vi ăn dao tự động theo trục Y |
mm/ph. |
11,3-366 |
|
Phạm vi ăn dao tự động theo trục Z |
mm/ph. |
4,5-146,2 |
|
ĐỘNG CƠ |
|
|
|
Công suất động cơ chính, kW |
kW |
2,0 / 2,4 |
|
Điện áp |
|
380V 50Hz |
|
CÁC THÔNG SỐ KHÁC |
|
|
|
Khoảng cách từ tâm trục ngang tới dầm |
mm |
162 |
|
Khoảng cách từ tâm trục ngang tới bàn máy |
mm |
60-360 |
|
Kích thước máy (dài x rộng x cao) |
mm |
1400x1330x1478 |
|
Khối lượng máy |
kg |
1.300 |
