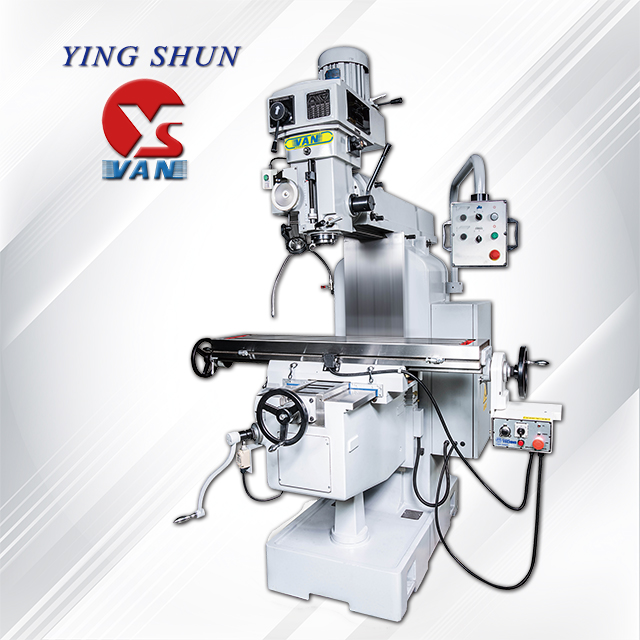

Máy phay đứng YSM-20BC

Thông số kỹ thuật

Bảo hành	12 tháng

Đặc điểm nổi bật

Thông số kỹ thuật:ModelYSM-20BSYSM-20BCBàn máyKích thước bàn máy1370x300mm1370x300mmRãnh chữ T16x3x70mm16x3x70mmTải trọng bàn máy300kg300kgHành trìnhHành trình trục X (M/A)1000mm1000mmHành trình trục Y440mm440mmHành trình trục Z400mm400mmHành trình

Thông số kỹ thuật:

Model	YSM-20BS	YSM-20BC
Bàn máy
Kích thước bàn máy	1370x300mm	1370x300mm
Rãnh chữ T	16x3x70mm	16x3x70mm
Tải trọng bàn máy	300kg	300kg
Hành trình
Hành trình trục X (M/A)	1000mm	1000mm
Hành trình trục Y	440mm	440mm
Hành trình trục Z	400mm	400mm
Hành trình nòng trục chính	140mm	140mm
Hành trình giá đỡ đầu máy	570mm	570mm
Góc xoay đầu máy	360°	360°
Góc nghiêng đầu máy (F&B)	±45°/Fixed	±45°/Fixed
Khoảng cách từ trục chính đến bàn máy	100-500mm	100-500mm
Khoảng cách từ trục chính đến cột máy	185-755mm	185-755mm
Trục chính
Số cấp tốc độ	10/20 Steps	Inverter
Tốc độ	60-2870 rpm (10)	55-3600 rpm
Bước tiến nòng trục chính	0.04/0.08/0.15mm/rev	0.04/0.08/0.15mm/rev
Độ côn trục chính	NT40	NT40
Đường kính nòng trục chính	110mm	110mm
Động cơ
Động cơ chính	5HP	5HP
Động cơ dịch chuyển trục X	1HP	1HP
Động cơ dịch chuyển trục Y	1HP	1HP
Động cơ lên xuống trục Z	1HP	1HP
Bước tiến gia công
Trục X	0-1800mm/min	0-1800mm/min
Trục Y	0-1800mm/min	0-1800mm/min
Trục Z	1150mm/min	1150mm/min
Kích thước, trọng lượng
Kích thước vùng làm việc	2250x3100x2420mm	2250x3100x2420mm
Kích thước đóng gói	1770x2200x2040mm	1770x2200x2040mm
Trọng lượng	2200/2350kg	2200/2350kg
