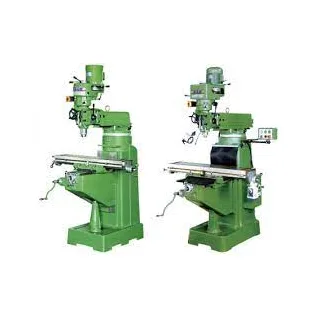

Máy phay đứng YSM-16VC

Thông số kỹ thuật

Bảo hành	12 tháng

Đặc điểm nổi bật

Thông số kỹ thuật:ModelYSM-16VSYSM-16SSYSM-16VCBàn máyKích thước bàn máy1270x254mm1270x254mm1270x254mmRãnh chữ T16x3x63mm16x3x63mm16x3x63mmTải trọng bàn máy200kg200kg200kgHành trìnhHành trình trục X (M/A)850/750mm850/750mm850/750mmHành trình trục

Thông số kỹ thuật:

Model	YSM-16VS	YSM-16SS	YSM-16VC
Bàn máy
Kích thước bàn máy	1270x254mm	1270x254mm	1270x254mm
Rãnh chữ T	16x3x63mm	16x3x63mm	16x3x63mm
Tải trọng bàn máy	200kg	200kg	200kg
Hành trình
Hành trình trục X (M/A)	850/750mm	850/750mm	850/750mm
Hành trình trục Y	426mm	426mm	426mm
Hành trình trục Z	400mm	400mm	400mm
Hành trình nòng trục chính	127mm	127mm	127mm
Hành trình giá đỡ đầu máy	457mm	457mm	457mm
Góc xoay đầu máy	360°	360°	360°
Góc nghiêng đầu máy (F&B)	±45°/±45°	±45°/±45°	±45°/±45°
Khoảng cách từ trục chính đến bàn máy	40-450mm	40-450mm	40-450mm
Khoảng cách từ trục chính đến cột máy	60-620mm	60-620mm	60-620mm
Trục chính
Số cấp tốc độ	Variable	8/16 Steps	Inverter
Tốc độ	50-3500 rpm	68-2280 rpm (8) 68-4560 rpm (16)	55-3600 rpm
Bước tiến nòng trục chính	0.04/0.08/0.15 mm/rev	0.04/0.08/0.15 mm/rev	0.04/0.08/0.15 mm/rev
Độ côn trục chính	NT 30 or R8 (Opt. NT40)	NT 30 or R8 (Opt. NT40)	NT 30 or R8 (Opt. NT40)
Đường kính nòng trục chính	85mm	85mm	85mm
Động cơ
Động cơ chính	3HP	3HP	5HP
Kích thước, trọng lượng
Kích thước vùng làm việc	2120x2550x2320mm	2120x2550x2320mm	2120x2550x2320mm
Kích thước đóng gói	1660x1800x1910mm	1660x1800x1910mm	1660x1800x1910mm
Trọng lượng	1100/1200kg	1100/1200kg	1100/1200kg
