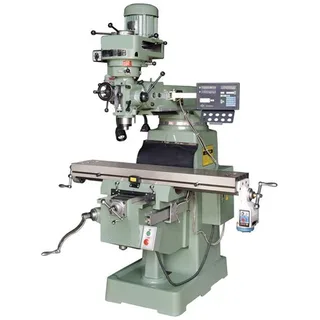

Máy Phay đứng vạn năng dạng turret M3

Thông số kỹ thuật

Bảo hành	12 tháng

Đặc điểm nổi bật

MÁY PHAY ĐỨNG VẠN NĂNG Máy được trang bị đầu phay đứng sản xuất tại Đài loan, với khả năng xoay bốn phía với góc xoay 45 độ trước-sau và 90 độ phải-trái. Toàn bộ cụm đầu phay, bao gồm đầu phay và dầm ngang có thể xoay 360 độ quanh trụ đứng và dịch

MÁY PHAY ĐỨNG VẠN NĂNG
Máy được trang bị đầu phay đứng sản xuất tại Đài loan, với khả năng xoay bốn phía với góc xoay 45 độ trước-sau và 90 độ phải-trái. Toàn bộ cụm đầu phay, bao gồm đầu phay và dầm ngang có thể xoay 360 độ quanh trụ đứng và dịch chuyển từ trước ra sau. Ổ bi trục chính của các hãng FAG và NSK, trục vít me do Đài loan sản xuất.
Máy dùng để thực hiện các nguyên công phay mặt phẳng, phay rãnh, phay góc, gia công các loại khuôn dập, khuôn đúc và các loại chi tiết khác làm bằng thép, gang, kim loại màu và hợp kim. Máy có chất lượng cao, được sử dụng rộng rãi trong các trường dạy nghề, các cơ sở gia công kết cấu thép, các xưởng tư nhân...
CÁC THÔNG SỐ KỸ THUẬT CHÍNH

Model	M3	M4	M5
Kích thước bàn máy, mm	254 x 1270	254 x 1370	305 x 1370
Hành trình dọc của bàn máy (trục X), mm	800	850	850
Hành trình ngang của bàn máy (trục Y), mm	430	450	445
Hành trình lên xuống của bàn máy (trục Z), mm	405	450	485
Dịch chuyển trước-sau của dầm ngang	380	380	500
Rãnh chữ T -số lượng -chiều rộng -khoảng cách	3 16 63	3 16 63	3 16 63
Phạm vi tốc độ quay của trục chính, v/ph.	70 - 4620	70 - 4620	70 - 3600
Số cấp tốc độ quay trục chính	16	16	10
Côn lỗ trục chính	R8 / NT30	R8 / NT30	NT40
Hành trình mũi trục chính, mm	127	127	127
Lượng ăn dao của mũi trục chính, mm/v.	0,04 / 0,08 / 0,15	0,04 / 0,08 / 0,15	0,04 / 0,08 / 0,15
Khoảng cách từ mũi trục chính tới bàn máy, mm	45 - 440	45 - 465	0 - 485
Công suất động cơ chính, HP	3,0	3,0	5,0
Khối lượng máy, kg	1.200	1.400	1.600
Kích thước máy, mm (dài x rộng x cao)	1500x1680 x2100	1500x1750 x2170	1600x1850 x2350
