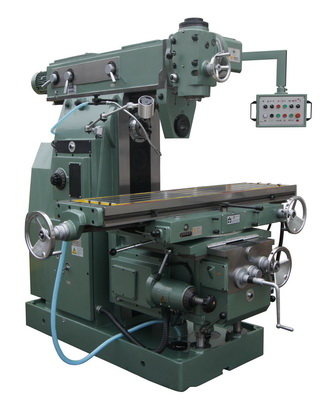

MÁY PHAY ĐƯNG-NGANG X6242B
- Bảo hành
- 12 tháng
Khu vực này chưa có chi nhánh còn hàng — chọn khu vực khác hoặc đặt hàng online.
Thông số kỹ thuật
| Bảo hành | 12 tháng |
|---|
Đặc điểm nổi bật
Nội dung chính
|
Model |
ĐVT |
X6242B |
|
Kích thước bàn máy |
mm |
420x1800 |
|
Rãnh chữ T |
mm |
3x18 |
|
Khoảng cách giữa các rãnh |
mm |
90 |
|
Tải trọng bàn |
kg |
800 |
|
HÀNH TRÌNH BÀN MÁY |
|
|
|
Hành trình dọc, trục X (bằng tay / bằng máy) |
mm |
1200/1180 |
|
Hành trình ngang, trục Y (bằng tay / bằng máy) |
mm |
360/350 |
|
Hành trình đứng, trục Z (bằng tay / bằng máy) |
mm |
470/450 |
|
Góc xoay của bàn máy |
độ |
+45º |
|
TRỤC CHÍNH |
|
|
|
Côn lỗ trục đứng |
|
7:24 / ISO40 |
|
Côn lỗ trục ngang |
|
7:24 / ISO50 |
|
Đường kính lỗ trục đứng |
mm |
Φ20 |
|
Đường kính lỗ trục ngang |
mm |
Φ29 |
|
Số cấp tốc độ quay trục đứng |
|
12 |
|
Phạm vi tốc độ quay của trục đứng |
v/ph. |
52-1400 |
|
Số cấp tốc độ quay trục ngang |
|
18 |
|
Phạm vi tốc độ quay của trục ngang |
v/ph. |
30-1500 |
|
ĂN DAO |
|
|
|
Số cấp tốc độ ăn dao |
|
18 |
|
Phạm vi ăn dao tự động theo trục X |
mm/ph. |
22-1100 |
|
Phạm vi ăn dao tự động theo trục Y |
mm/ph. |
22-1100 |
|
Phạm vi ăn dao tự động theo trục Z |
mm/ph. |
8,3-410 |
|
Lùi dao nhanh theo trục X |
mm/ph. |
2400 |
|
Lùi dao nhanh theo trục Y |
mm/ph. |
2400 |
|
Lùi dao nhanh theo trục Z |
mm/ph. |
900 |
|
ĐỘNG CƠ |
|
|
|
Công suất động cơ trục ngang |
kW |
11,0 |
|
Công suất động cơ trục đứng |
kW |
3,0 |
|
Công suất động cơ chạy bàn |
kW |
3,0 |
|
Điện áp |
|
380V 50Hz |
|
CÁC THÔNG SỐ KHÁC |
|
|
|
Góc xoay của đầu phay đứng |
độ |
360 |
|
Khoảng cách từ tâm trục ngang tới dầm |
mm |
201 |
|
Khoảng cách từ tâm trục ngang tới bàn máy |
mm |
30-500 |
|
Khoảng cách từ mũi trục đứng tới tâm trục ngang |
mm |
60-140 |
|
Hành trình mũi trục đứng |
mm |
80 |
|
Kích thước máy (dài x rộng x cao) |
mm |
2522x2262x2210 |
|
Khối lượng máy |
kg |
5.300 |
