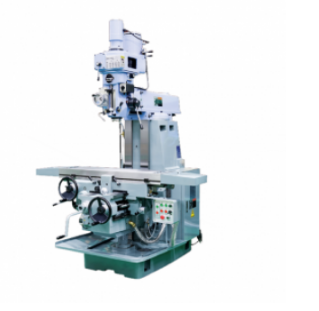

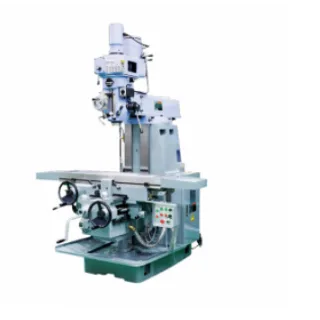

MÁY PHAY ĐỨNG NAMSUN NSM-A

Máy phay đứng Namsun

NSM-A

Kích thước bàn máy

1300x280 mm

Kích thước rãnh chữ T bàn máy

16x3 rãnh

Hành trình trục X/Y/Z

820/300/450 mm

Hành trình nòng trục chính

140mm

Số cấp tốc độ tiến dao

12 cấp

Phạm vi tốc độ tiến dao

12 ~ 600 mm/ph

Tốc độ chạy nhanh (chạy rapid) trục X/Y

3,000 mm/ph

Tốc độ chạy nhanh (chạy rapid) trục Z

800 mm/ph

Tải trọng lớn nhất của bàn máy

250 kg

Góc xoay của đầu phay (trái / phải)

±90 độ

Góc xoay đầu công tác máy

360 độ

Hành trình đầu công tác máy

535mm

Côn đầu trục chính đứng (đầu lắp dao)

NT-40

Tốc độ trục chính đứng

60 - 3000 vg/ph

Số cấp tốc độ trục chính

16 cấp

Cấp tốc độ ăn dao

0.035/0.07/0.14 mm/vg

Công suất động cơ đứng

2.0 Kw

Công suất động cơ dịch chuyển trục X/Y

1.1 Kw

Công suất động cơ dịch chuyển nhanh (chạy rapid)

0.9 Kw

Công suất động cơ làm mát

60 W

Nguồn điện sử dụng cho máy

380V/50Hz/3pha

Trọng lượng máy

2100 kg

Kích thước phủ sàn (LxW)

3,000x2,000mm

Model

NSM-A

Table

Table surface

1100x280mm

Max loading

250kg

Travel

X/Y/Z-axes travel

820/300/450mm

Quill travel

140mm

Spindle

Spindle speed

75 – 3600 rpm

Spindle taper

NT40

Head tilting angle

±90°

Rapid feed rate

Quill feed rate

0.04/0.08/0.15 mm/rev

X/YZ-axes feed rate

3000/800 mm/min

Weigh of machine

Net weight

2100 Kg
