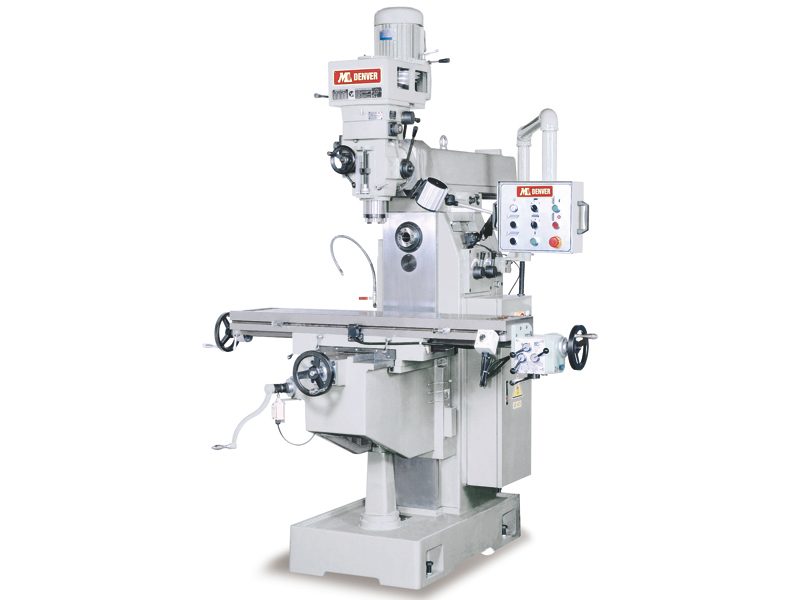

Máy phay đứng kiểu giường DM-4V

Thông số kỹ thuật

Bảo hành	12 tháng

Đặc điểm nổi bật

Máy phay đứng kiểu giường DM-4V – Máy phay công nghiệp chính xác caoMáy phay đứng kiểu giường DM-4V là dòng máy phay đứng chuyên dùng trong gia công cơ khí chính xác, khuôn mẫu và các chi tiết kim loại có độ yêu cầu cao về độ phẳng, độ song song và

Máy phay đứng kiểu giường DM-4V – Máy phay công nghiệp chính xác cao

Máy phay đứng kiểu giường DM-4V là dòng máy phay đứng chuyên dùng trong gia công cơ khí chính xác, khuôn mẫu và các chi tiết kim loại có độ yêu cầu cao về độ phẳng, độ song song và độ chính xác bề mặt. Với thiết kế kiểu giường chắc chắn, máy mang lại độ ổn định cao khi vận hành liên tục trong môi trường sản xuất.

Dòng máy này phù hợp cho xưởng cơ khí vừa và lớn, nơi cần một thiết bị phay đa năng nhưng vẫn đảm bảo độ bền và độ chính xác lâu dài.

⚙️ Thông số kỹ thuật chính

✔ Kích thước bàn: 1520 x 430 mm (59,84" x 16,93")

✔ Khe chữ T: 3 x 16 x 80 mm

✔ Hành trình trục X/Y/Z: 1000 x 500 x 550 mm

✔ Chiều cao từ sàn đến mặt bàn: 955 mm

✔ Côn trục chính: NT-40

✔ Góc xoay trục chính: 45°

✔ Khoảng cách từ tâm trục chính đến cột: 515 mm

✔ Hành trình đầu trục chính: 70 – 670 mm

⚙️ Trục chính và tốc độ làm việc

✔ Tốc độ trục chính (50Hz): 3600 vòng/phút

✔ Tốc độ trục chính (60Hz): 3600 – 3900 vòng/phút

✔ Đường kính lông ngỗng: 105 – 110 mm

✔ Cấp liệu trục chính:

0,04 / 0,08 / 0,15 mm/vòng (bản V)
0,035 / 0,07 / 0,14 mm/vòng (bản VS)

✔ Cấp liệu trục XY: 28 – 1260 mm/phút

✔ Cấp liệu trục Z: 17 – 788 mm/phút

🔩 Động cơ và hệ truyền động

✔ Động cơ trục chính: 5 HP

✔ Động cơ trục XY: 1 HP

✔ Động cơ trục Z: 1/2 HP

✔ Bơm làm mát: 1/8 HP

Máy sử dụng hệ truyền động ổn định, đảm bảo khả năng cắt gọt liên tục mà không bị rung lắc lớn trong quá trình gia công.

🏭 Ứng dụng thực tế

✔ Gia công khuôn mẫu chính xác

✔ Phay mặt phẳng, rãnh, bề mặt kim loại

✔ Sản xuất linh kiện cơ khí

✔ Gia công thép, gang, nhôm và hợp kim

✔ Xưởng cơ khí dân dụng và công nghiệp

🧱 Thiết kế và kết cấu

✔ Thân máy kiểu giường cứng vững, giảm rung hiệu quả

✔ Kết cấu chịu tải tốt, phù hợp gia công liên tục

✔ Độ ổn định cao khi cắt gọt vật liệu cứng

✔ Thiết kế tối ưu cho thao tác vận hành dễ dàng

📦 Kích thước và trọng lượng

✔ Kích thước máy: 2230 x 1600 x 2200 mm

✔ Kích thước đóng gói: 2000 x 1800 x 2400 mm

✔ Trọng lượng: 3000 / 3200 kg

✨ Ưu điểm nổi bật

✔ Kết cấu giường máy chắc chắn, độ ổn định cao

✔ Gia công chính xác, bề mặt đẹp

✔ Vận hành đơn giản, dễ sử dụng

✔ Phù hợp nhiều loại vật liệu cơ khí

✔ Độ bền cao, phù hợp sản xuất lâu dài

📌 Kết luận

Máy phay đứng kiểu giường DM-4V là lựa chọn tối ưu cho các xưởng cơ khí cần một thiết bị phay ổn định, chính xác và bền bỉ. Với khả năng gia công linh hoạt cùng kết cấu chắc chắn, máy đáp ứng tốt cả nhu cầu sản xuất đơn chiếc lẫn sản xuất hàng loạt.
