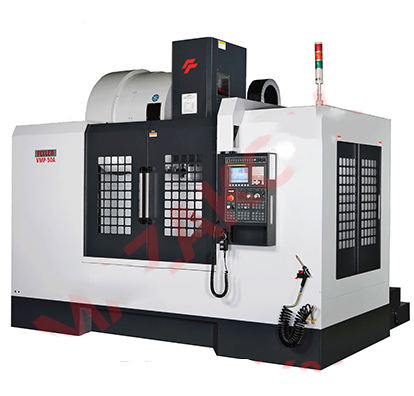

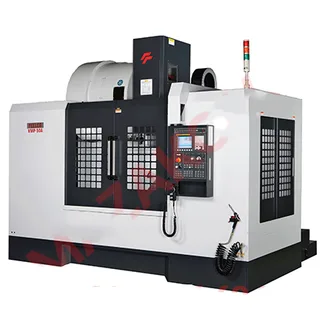

Máy phay CNC (Box way) NBP1000/NBP1000A

*Máy trang bị bộ thay dao tự động Dạng dù (Carrousel) với 22 ổ dao.

* Côn trục chính là No. 40

*Máy có khả năng nâng cấp thành máy phay CNC 4 trục (tùy chọn)

Kích thước bàn máy 1150x600mm

Hành trình trục X/Y/Z 1000x610x600mm

Khoảng cách từ tâm trục chính đến bàn máy 110-710mm

Khoảng cách từ tâm trục chính đến thân máy 660mm

Chiều cao bàn máy so với sàn 985mm

Khoảng cách từ tâm bàn máy đến thân máy 355-965mm

Khối lượng tải trọng lớn nhất lên bàn 1000kg

Kích thước rãnh chữ T 18x5x100mm

Tốc độ trục chính 10,000 vòng/phút

Côn trục chính 7/24 Taper No.40 (BT40)

Đường kính trục chính Ø70mm

Motor trục chính 7.5/11kW

Tốc độ chạy dao nhanh trục X/Y/Z: 24/24/24 m/phút

Bộ thay dao tự động: Dạng dù (Carrousel type)

Số ổ dao của bộ thay dao tự động 22 dao

Khối lượng dao lớn nhất 8kg

Chiều dài dao lớn nhất 300mm

Đường kính dao lớn nhất Ø80mm

Đường kính dao lớn nhất (liền kề trống) Ø150mm

Thời gian thay dao (T-T-T) Carrousel Type 7.1 giây (50Hz)

Diện tích nền móng máy 3290x2290mm

Khối lượng máy 7000kg

Chiều cao máy 2900mm

Công suất nguồn cung cấp 3 pha 25 KVA

*Máy trang bị bộ thay dao tự động Dạng tang trống (Arm type) với 24 ổ dao.

* Côn trục chính là No. 40 ( tùy chọn No. 50)

*Máy có khả năng nâng cấp thành máy phay CNC 4 trục (tùy chọn)

Kích thước bàn máy 1150x600mm

Hành trình trục X/Y/Z 1000x610x600mm

Khoảng cách từ tâm trục chính đến bàn máy 110-710mm

Khoảng cách từ tâm trục chính đến thân máy 660mm

Chiều cao bàn máy so với sàn 985mm

Khoảng cách từ tâm bàn máy đến thân máy 355-965mm

Khối lượng tải trọng lớn nhất lên bàn 1000kg

Kích thước rãnh chữ T 18x5x100mm

Tốc độ trục chính 10,000 vòng/phút (4,000 vòng/phút, cho máy có Côn trục chính No.50)

Côn trục chính 7/24 Taper No.40 (BT40) (7/24 Taper No.50, cho máy có Côn trục chính No.50)

Đường kính trục chính Ø70mm (Ø100mm, cho máy có Côn trục chính No.50)

Motor trục chính 7.5/11kW (15/18.5kW, cho máy có Côn trục chính No.50)

Tốc độ chạy dao nhanh trục X/Y/Z: 24/24/24 m/phút

Bộ thay dao tự động: Dạng tang trống (Arm type)

Số ổ dao của bộ thay dao tự động 24 dao

Khối lượng dao lớn nhất 8kg (15kg, cho máy có Côn trục chính No.50)

Chiều dài dao lớn nhất 300mm (350mm, cho máy có Côn trục chính No.50)

Đường kính dao lớn nhất Ø80mm (Ø100mm, cho máy có Côn trục chính No.50)

Đường kính dao lớn nhất (liền kề trống) Ø150mm (Ø200mm, cho máy có Côn trục chính No.50)

Thời gian thay dao (T-T-T) Arm type 2.0 giây (50Hz) (3.5 giây, cho máy có Côn trục chính No.50)

Diện tích nền móng máy 3290x2290mm

Khối lượng máy 7000kg

Chiều cao máy 2900mm

Công suất nguồn cung cấp 3 pha 25 KVA
