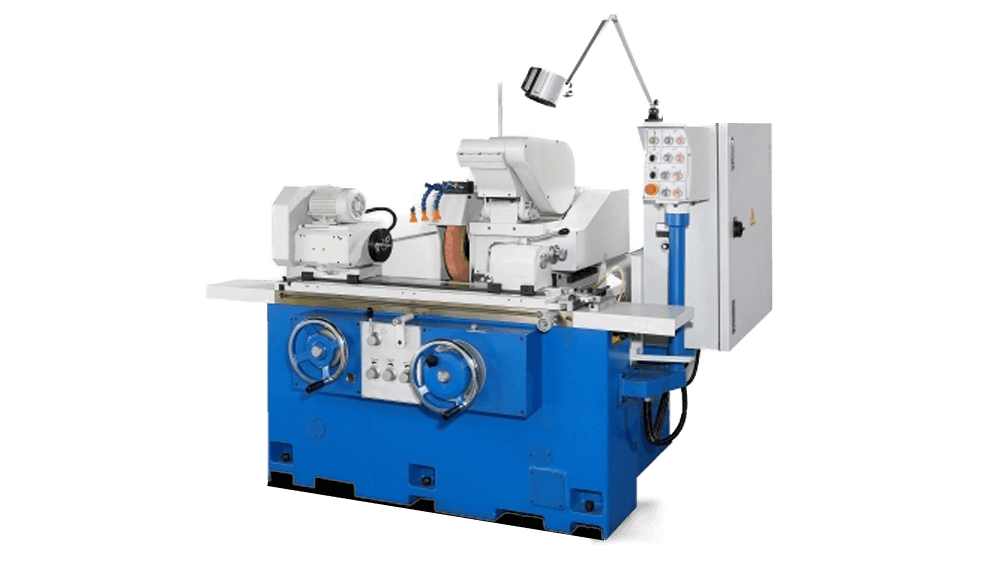

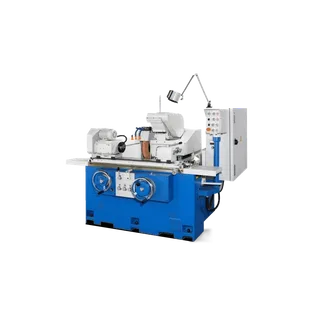

Máy mài tròn Supertec G45P-60

Description/Model

G32P / G38P / G45P –60 / 100 / 150 / 200 H / NC

Khả năng

Kích thước mài qua bàn (mm)

Ø320 (Ø12.6") / Ø380 (Ø15") / Ø450 (Ø18")

Kích thước giữa 2 chống tâm (mm)

600 (24")

1000 (40")

1500 (60")

2000 (80")

Đường kính mài lớn nhất (mm)

Ø300 (Ø12 / Ø360 (Ø14") / Ø430 (Ø17")

Tải trọn lớn nhất 2 chống tâm chịu được (kg)

150 (330lbs)

Bánh mài

Đường kính x Chiều rộng x Lỗ (mm)

Ø405 × 50 × Ø127
(Ø16" × 2" × Ø5")

Tốc độ quay lớn nhất (M/min)

2000

Đầu bánh mài
( Trục X )

Góc quay(R & L)

±30°

Hành trình

245 (9.6")

Hành trình bằng tay (mm)

200 (7.9")

Tự động tiến nhanh (mm)

45 (1.77")

Hành trình trượt

180 (7")

Độ mài tự động (NC model)

Ø0.001 ~Ø0.999 (Ø0.001" ~ Ø0.0999")

Tay quay mỗi vạch

Ø0.004 (Ø0.0002")

Tay quay mỗi vòng

Ø2 (Ø0.1)

Đầu mài

Góc quay

＋10° ~ －90°

Côn trục chính (MT)

MT 4 (opt. MT 5, 5C)

Tốc độ trục chính (rpm)

Max. 350

Ụ động

Côn trục chính (MT)

MT 4 (opt. MT 5)

Hành trình đầu trượt (mm)

25(1")

Bàn máy (Trục Z)

Góc quay C.C.W

9°

7°

5°

3°

Tốc độ di chuyển (mm/min)

30~7000 (1"~275" )

Dịch chuyển mỗi lượt dùng tay quay

10 (0.39")

Mài bên trong

Tốc độ trục chính (rpm)

15000 (or 30000)

Lỗ mài lớn nhất (mm)

Ø30~ Ø100 (Ø1.18"~ Ø3.94") or Ø20~ Ø50 (Ø0.79"~ Ø1.97")

Chiều dài mài lớn nhất có thể (mm)

110 (4.3") or 55 (2.2")

Chiều dài lớn nhất có thể kẹp (mm)

315 (12.4")

Đường kính kẹp lớn nhất (mm)

Ø150 (Ø6")

Động cơ

Động cơ đá mài (kW)

5

Động cơ đầu trục chính (kW)

1.5

Bơm làm mát

80 L/min 0.7kg/cm2

Bơm thủy lực

20 L/min 55kg/cm2

Động cơ đầu mài trong (kW)

1.5(2P)

Trọng lượng/Kích thước máy

Trọng lượng chính xác (kgs)

3500 (7700 lbs)

3600 (7920 lbs)

4700 (10340 lbs)

6000 (13200 lbs)

Trọng lượng đóng gói (kgs)

4000 (8800 lbs)

4700 (10340 lbs)

5600 (12320 lbs)

6780 (14916 lbs)

Kích thước đóng gói (L x W x H - mm)

3030×2250×2030
(119"×89"×80")

3030×2250×2030
(119"×89"×80")

4030×2250×2030
(159"×89"×80")

5220×2250×2030
(206"×89"×80")
