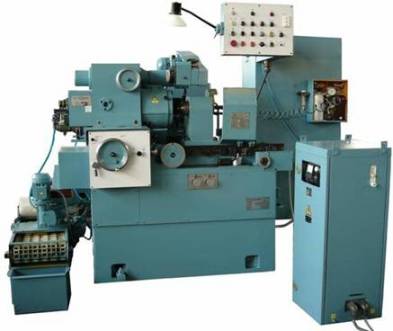

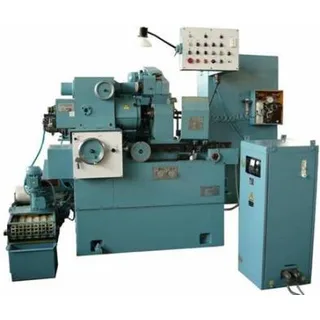

Máy mài lỗ vạn năng 3M225VM

MODEL

3M225VM

Đường kính lỗ mài, mm

3-80

Chiều dài mài lớn nhất, mm

80
khi lỗ mài lớn nhất

Đường kính lớn nhất của vật mài không có bao che, mm

200

Đường kính lớn nhất của vật mài có bao che, mm

160

Góc xoay lớn nhất của ụ vật mài, độ (khi mài lỗ côn)

45°

Dịch chuyển ngang của ụ vật mài (bằng tay) trên một vòng quay của bánh đà, mm:
-         thô (khi hiệu chỉnh)
-         mịn
-         trên một độ chia của vành chia độ
-         từ tay quay ăn dao theo định lượng

2,5
0,25
0,001
0,001

Lượng ăn dao ngang tự động về một phía, mm/hành trình kép

0,001;
0,002;
0,003;
0,004;
0,005;
0,006

Tốc độ dịch chuyển của bàn máy, m/ph.:
-         khi hiệu chỉnh đá mài
-         khi mài
-         khi tiến nhanh và lùi nhanh

0,1 – 2
1 – 7
10

Hành trình lớn nhất của bàn máy, mm

400

Tốc độ quay của trục vật mài, v/ph.

60 - 1200

Giới hạn tần số quay của trục mài,v/ph. :
-         ШК 12/2,2
-         ШК 24/1,5
-         ШК 48/1,1
-         ШК 96/0,6

12000*
24000*
48000
96000

Giới hạn tần số quay của trục mài mút, v/ph.

8000

Tổng công suất các động cơ, kW

6,1

Kích thước máy (cùng các thùng dầu và tủ điện), mm

   -  Dài

2750

   -  Rộng

1987

Khối lượng máy, kg

2800
