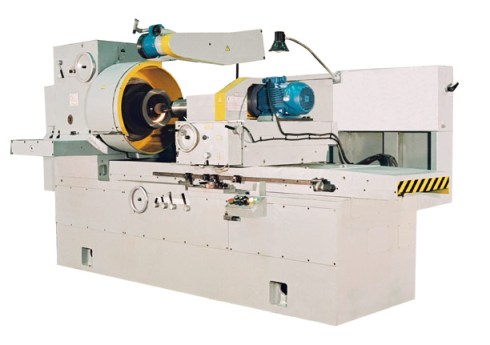

Máy mài lỗ vạn năng 3K229A

MODEL

3K229A

Đường kính lỗ mài, mm

100...500

Chiều dài mài lớn nhất khi lỗ mài lớn nhất, mm

500

Chiều dài mài lớn nhất khi lỗ mài nhỏ nhất, mm

200

Đường kính lớn nhất của vật mài không có bao che, mm

800

Đường kính lớn nhất của vật mài có bao che, mm

630

Khoảng cách lớn nhất từ đầu tựa của mặt bích của trục vật mài đến đầu mút của bệ ụ mài, mm

1570±25

Khoảng cách từ mặt bàn tới tâm trục vật mài, mm

410±5

Giới hạn tần số quay của đầu đá mài (được cung cấp theo máy),v/ph.

2500 ; 4500; 5300 ;8200

Giới hạn tần số quay của trục vật mài (điều khiển vô cấp),v/ph.

20 ... 240

Tốc độ quay của trục mài mặt đầu, v/ph.

4000

Kích thước tối đa của đá mài, mm

250 x 76 x 63

Công suất động cơ trục chính, kW

7,5

Góc xoay lớn nhất của ụ vật mài, độ

30°

Tổng công suất các động cơ, kW

14,63

Kích thước máy (không kể các thùng dầu và tủ điện), mm

   -  Dài

4165

   -  Rộng

1780

   -  Cao

2000

Khối lượng máy, kg

7300

CÁC THÔNG SỐ VỀ ĐỘ CHÍNH XÁC

Độ ổn định đường kính trên mặt cắt dọc, mkm

3

Độ tròn, mkm

1,6

Độ nhám của bề mặt gia công Ra, mkm:

-  mặt trong của lỗ mài hình trụ

0,08

-  mặt đầu phẳng

0,32
