MÁY MÀI LỖ IG-150NC

Thông số kỹ thuật

Bảo hành	12 tháng

Đặc điểm nổi bật

MÁY MÀI LỖ CHÍNH XÁC CAO MODEL IG-150NCMáy được sử dụng để mài các lỗ hình trụ và hình côn, các lỗ xuyên và lỗ cụt. Máy được trang bị bộ hiển thị số (NC), bệ máy được đúc bằng gang chất lượng cao, xử lý nhiệt đảm báo độ chính xác gia công cao, độ

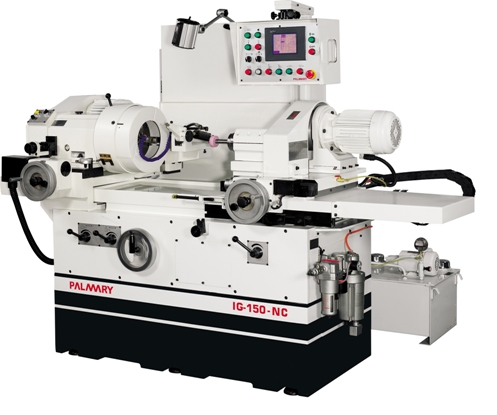

MÁY MÀI LỖ CHÍNH XÁC CAO MODEL IG-150NC
Máy được sử dụng để mài các lỗ hình trụ và hình côn, các lỗ xuyên và lỗ cụt. Máy được trang bị bộ hiển thị số (NC), bệ máy được đúc bằng gang chất lượng cao, xử lý nhiệt đảm báo độ chính xác gia công cao, độ cứng vững lớn, thuận tiện trong vận hành và bảo dưỡng. Máy được dùng cho sản xuất hàng loạt cũng như sản xuất đơn chiếc.
Các ưu điểm:
- Hệ thống bôi trơn tự động với hệ số ma sát thấp, có tác dụng nâng cao độ cứng vững và độ chính xác định vị;
- Đầu vật mài có thể nghiêng 7° theo chiều kim đồng hồ và 8° ngược chiều kim đồng hồ;
- Động cơ servo với thiết kế nhỏ gọn, mô-men xoắn cao, độ chính xác cao và ổn định;
- Dịch chuyển bàn bằng thủy lực trên các băng dẫn hướng chính xác cao, điều chỉnh tốc độ vô cấp;
- Theo đặt hàng, máy được cung cấp trang bị cấp phôi tự động để đáp ứng yêu cầu sản xuất hàng loạt;
CÁC THÔNG SỐ KỸ THUẬT CHÍNH

MODEL	IG-150NC
Đường kính lỗ mài tối đa, mm	6 - 150
Chiều dài vật mài tối đa, mm	150
Đường kính lớn nhất của vật mài trên bàn máy, mm	520
Đường kính lớn nhất của vật mài có bao che, mm	320
Hành trình tối đa của bàn máy, mm	540
Tốc độ ăn dao tối đa của bàn theo trục Z, mm/ph.	7,2
Tốc độ ăn dao tối đa của bàn theo trục X, mm/ph.	50
Dịch chuyển tối thiểu của bàn theo trục X, mm	0,001
Tốc độ làm việc của trục chính, v/ph. (điều khiển vô cấp)	10 – 550
Chiều cao tâm trục đá mài tính từ sàn, mm	1060
Dung tích thùng dầu, lít	60
Công suất động cơ trục vật mài, HP	1,0
Công suất động cơ trục đá mài, HP	2,0
Công suất động cơ thủy lực, HP	2,0
Công suất động cơ làm mát, HP	1/8
Kích thước máy, mm	2550x1950x1800
Khối lượng máy, kg	2.100
