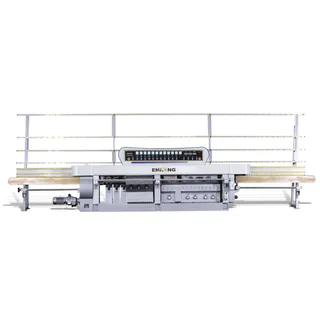

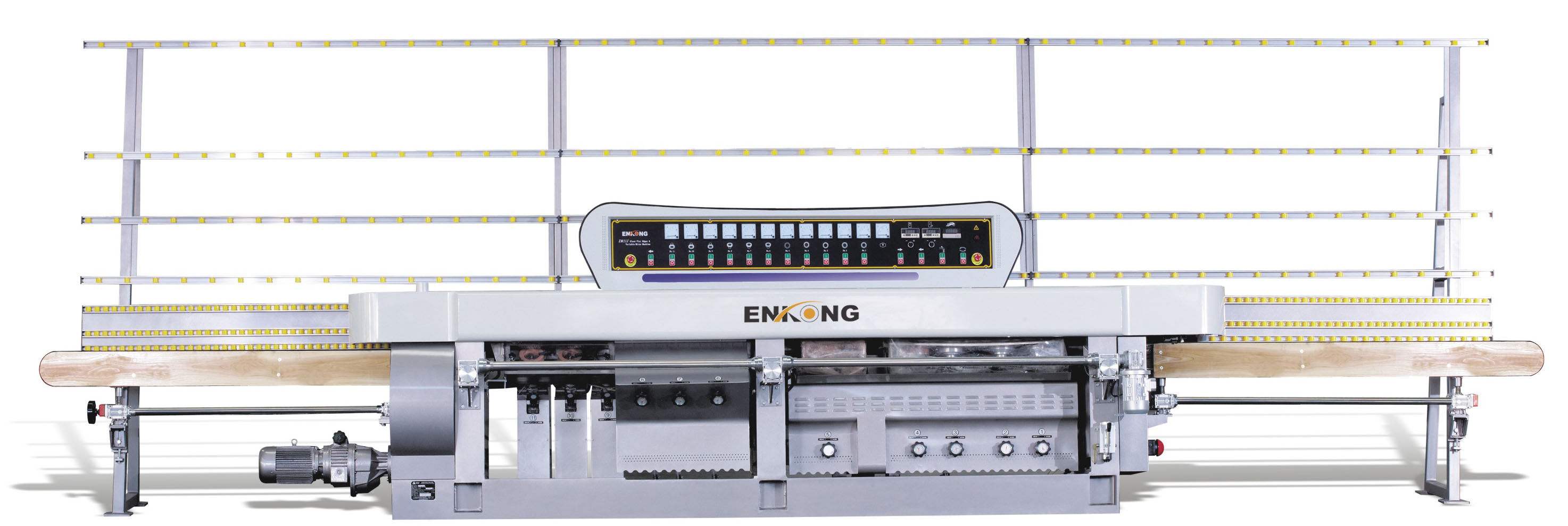

Máy mài kính cạnh đứng ZM11J

Máy mài cạnh đứng ZM11J có 11 đầu mài thể thực hiện đồng thời mài và đánh bóng các cạnh vuông góc, cạnh đáy, mép của tấm kính cùng 1 lúc. Hệ thống điều khiển của ZM11J sử dụng PLC của Mitsubishi. Đầu vào và đầu ra của băng tải sử dụng dây đai (dây curoa) truyền động nên nó khá ổn định . Độ sáng của các cạnh sau khi mài gần như là tương đương với tấm kính nguyên thủy. Góc mài của máy này dao động từ 0 đến 600 .

ZM9J có 3 tùy chọn: A. Điều khiển bằng tay. B. Điều khiển bằng tay với màn hình hiển thị kỷ thuật sô. C. điều khiển bằng màn hình cảm ứng PCL

THÔNG SỐ KỸ THUẬT

Kích thước khổ kính mài tối thiểu	80 x 80 mm
Độ dày của kính	3 - 25 mm
Góc mài	00 - 600
Tốc độ mài	0,6 - 5,8 m/phút
Trọng lượng	4500 Kg
Công suât	23,3 KW
Kích thước	7920 x 1400 x 2500 mm
Số đầu mài	11



THÔNG SỐ ĐÁ MÀI

STT đá	Tên	Chức năng
No. 1	Kim cương	Phá thô cạnh đáy
No. 2	Kim cương	Phá mịn cạnh đáy
No. 3	Nhựa thông	Làm min cạnh đáy
No. 4	Cao su vàng 10S40	Làm mịn cạnh đáy
No. 5	Nỉ lông cừu	Làm sáng cạnh đáy
No. 6	Nhựa thông	Phá mép trước
No.7	BD	Làm bóng mép trước
No.8	BD	Phá mép sau
No.9	Nhựa thông	Làm bóng mép sau
No.10	BD	Bóng mép trước
No.11	BD	Bóng mép sau
