Máy mài dao cắt giấy – xén giấy MSQ-C1700

Thông số kỹ thuật

Thương hiệu	Hãng khác
Bảo hành	12 tháng

Đặc điểm nổi bật

Máy mài dao MSQ-C1700 là dòng máy chuyên dụng để mài dao cắt giấy, dao xén giấy với chiều dài mài tối đa 1700mm. Máy được trang bị đầu mài công suất 3kW, mâm hút từ bằng dây đồng, động cơ bước tiến có độ chính xác 0.001 và hệ thống làm mát tuần hoàn, giúp quá trình mài ổn định và đảm bảo độ chính xác cao.

📊 THÔNG SỐ KỸ THUẬT MÁY MÀI DAO

Thông số	MSQ-C1700
Kích thước mài tối đa	Dài: 1700mm Rộng: 180mm Dày: 80mm
Khổ rộng lưỡi dao mài	180mm
Kích thước đá mài	Ø200 × Ø100 × 100mm
Độ góc đặt bàn làm việc	±90°
Tốc độ đầu mài quay	4.5–6.5m/phút
Kích thước máy	2600 × 1100 × 1550mm
Trọng lượng máy	1.5T
Công suất động cơ bơm nước	120W
Công suất động cơ đầu mài	3kW – động cơ chuyên dụng cho máy mài độ chính xác cao
Công suất động cơ hai tốc độ	0.85kW – 0.65kW
Công suất mâm hút từ	0.8kW, toàn bộ bằng dây đồng
Phương thức vận hành	Bánh răng truyền động tốc độ kép
Công suất động cơ bước tiến	0.75kW, độ chính xác đạt 0.001
Dung sai độ phẳng của bàn làm việc	0.06/1000mm
Dung sai từ giá đỡ máy đến bàn làm việc	0.08/1000mm
Dung sai độ thẳng của cạnh sau khi mài	0.08/1000mm
Độ nhám bề mặt lưỡi dao sau khi mài	Ra: 0.015
Chuyển động hướng trục của trục chính đầu mài	0.014mm
Nguyên liệu làm đường ray dẫn	Thép
Nguyên liệu làm giá đỡ máy	Kết cấu gang đúc H20-40
Dây cuộn bàn làm việc	Dây đồng tím đường kính 0.9mm
Bánh răng	Đồng 6-6-3
Phương pháp định vị lưỡi dao	Được trang bị bàn định vị lưỡi dao phẳng
Tủ làm mát và phương pháp làm mát	Két nước bên ngoài, dễ vệ sinh, làm mát tuần hoàn
Tốc độ đá mài quay	1450 vòng/phút
Điện áp	380V, 3 pha 4 dây
Dây cáp đầu vào	4mm²
Tỷ lệ nước làm mát	1:30
Phương pháp vận chuyển	Xe nâng
Diện tích lắp máy	20m²

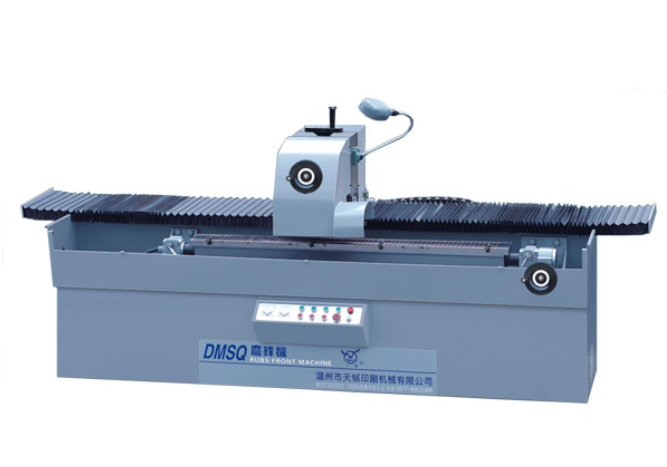

Máy mài dao cắt giấy – xén giấy MSQ-C1700 - ảnh 1

✨ ĐẶC ĐIỂM NỔI BẬT

1️⃣ Khả năng mài dao dài đến 1700mm: Hỗ trợ mài dao có chiều dài tối đa 1700mm, chiều rộng 180mm và độ dày 80mm, phù hợp với nhiều loại dao cắt và dao xén giấy công nghiệp.

2️⃣ Đầu mài công suất 3kW: Sử dụng động cơ chuyên dụng cho máy mài độ chính xác cao, kết hợp tốc độ đá mài 1450 vòng/phút giúp quá trình mài diễn ra ổn định.

3️⃣ Động cơ bước tiến chính xác: Động cơ bước tiến 0.75kW có độ chính xác đạt 0.001, hỗ trợ kiểm soát chuyển động đầu mài trong quá trình gia công.

4️⃣ Mâm hút từ bằng dây đồng: Mâm hút từ công suất 0.8kW được cấu tạo bằng dây đồng, giúp giữ dao ổn định trong quá trình mài và hỗ trợ đảm bảo độ chính xác.

5️⃣ Độ chính xác gia công cao: Dung sai độ phẳng bàn làm việc 0.06/1000mm và làm thiết bị bảo trì dao cho các dây chuyền cắt, xén và gia công giấy có nhu cầu sử dụng dao dung sai độ thẳng cạnh dao sau mài 0.08/1000mm, đáp ứng yêu cầu mài dao chính xác.

6️⃣ Bàn làm việc điều chỉnh góc: Bàn làm việc có khả năng điều chỉnh góc ±90°, giúp đáp ứng các yêu cầu mài dao theo từng góc gia công khác nhau.

7️⃣ Hệ thống làm mát tuần hoàn: Két nước được bố trí bên ngoài máy, thuận tiện vệ sinh và sử dụng phương thức làm mát tuần hoàn trong quá trình mài.

8️⃣ Kết cấu máy chắc chắn: Giá đỡ sử dụng kết cấu gang đúc H20-40, kết hợp hệ thống bánh răng truyền động tốc độ kép giúp máy vận hành ổn định.

⚙️ ỨNG DỤNG THỰC TẾ

🔪 Mài dao xén giấy: Dùng để mài và phục hồi dao xén giấy có chiều dài lớn, giúp duy trì độ sắc bén và độ thẳng của lưỡi dao sau quá trình sử dụng.

📄 Nhà máy sản xuất giấy: Phù hợp làm thiết bị bảo trì dao cho các dây chuyền cắt, xén và gia công giấy có nhu cầu sử dụng dao thường xuyên.

🖨️ Ngành in ấn và gia công giấy: Hỗ trợ mài dao sử dụng trong các công đoạn x đầu mài 3kW, độ chính xác bước tiến 0.001 và hệ thống làm mát tuần hoàn, phù hợp cho các nhà máy giấyén giấy thành phẩm, giấy in và các loại vật liệu dạng tấm.

🏭 Xưởng gia công và mài dao: Thích hợp cho các đơn vị chuyên mài, phục hồi và bảo trì dao cắt giấy, dao xén giấy với yêu cầu độ chính xác cao.

📞 LIÊN HỆ NGAY ĐỂ NHẬN TƯ VẤN VÀ BÁO GIÁ

MSQ-C1700 – Máy mài dao cắt giấy, xén giấy, chiều dài mài tối đa 1700mm, đầu mài 3kW, độ chính xác bước tiến 0.001 và hệ thống làm mát tuần hoàn, phù hợp cho các nhà máy giấy, in ấn và xưởng gia công dao.
