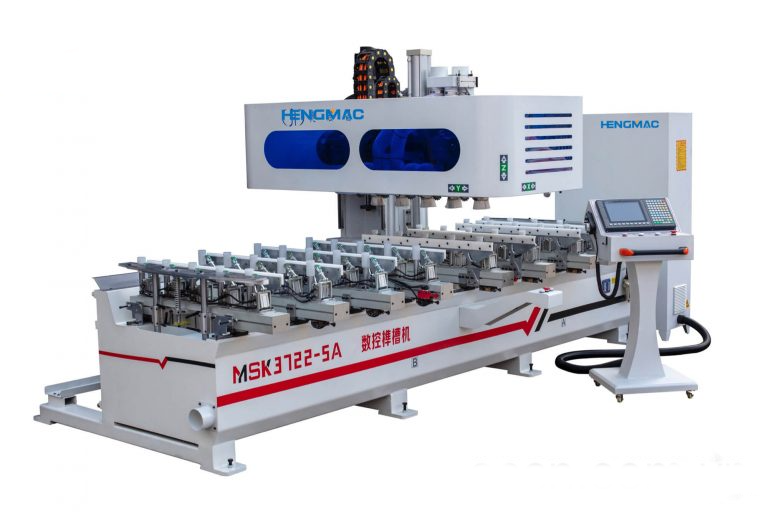

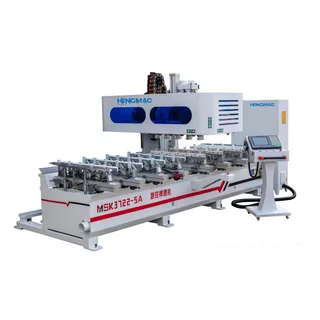

Máy Làm Mộng Âm CNC 5 Trục MSK3722-5A

Kích thước đánh rãnh mộng tối đa 25,4mm
Chiều sâu đánh rãnh mộng tối đa 100mm
Tốc độ trục chính 10000-18000r / phút
Công suất lắp đặt 15kw
ống hút bụi Ф100mm * 4
Áp suất không khí làm việc ≧ 0,6mps
Kích thước 4300 × 2100 × 2180mm
Trọng lượng cơ học 2500kg

Hiệu quả sản xuất cao: phay mộng âm liên tục 5 trục, tốc độ cao, trong khi một nhóm phôi được xử lý, các phôi khác được tải và không tải, và quá trình sản xuất không bị gián đoạn. Hơn 20.000 lưỡi và rãnh (lỗ) được xử lý mỗi ngày (8 giờ)

Điều chỉnh thuận tiện hơn: Áp dụng hệ thống điều khiển số tiên tiến, giao diện đối thoại người-máy, đơn giản và dễ học, công nhân bình thường có thể vận hành sau 2-3 giờ đào tạo. Sử dụng giá đỡ dao để cài đặt dao, không cần lập trình và chương trình gia công được tạo tự động cho điểm. Chỉ mất khoảng 10 phút để điều chỉnh một công việc.

Độ chính xác cao hơn: Đầu vào và đầu ra CNC, một nhóm công việc có thể được định vị và xử lý cùng một lúc, đảm bảo chất lượng cao và độ chính xác cao của phôi.

Ứng dụng rộng rãi hơn: thích hợp để gia công phôi có hình dạng khác nhau và các thông số kỹ thuật khác nhau của  rãnh (lỗ) mộng , với khả năng thực hành mạnh mẽ, đặc biệt là đối với nhiều loại rãnh và mộng âm khác nhau. khoảng cách giữa mộng và  rãnh nhỏ, sự kết hợp giữa lỗ và rãnh, chiều dài của mộng âm và  rãnh của cùng một phôi và Việc gia công các phôi có độ sâu khác nhau và hình dạng phức tạp có những ưu điểm đáng kể.

Tên Thương hiệu Đặc điểm kỹ thuật Số lượng
thân máy có độ bền cao, ủ và xử lý lão hóa 1
Rails Kate Premium Dust 25 6
Động cơ tốc độ cao Changlong 2.2Kw 5
Vít TBI T3210, T3210 (Đài Loan) 2
Động cơ servo Delta 1.0Kw 1.5KW 1.5KW (Đài Loan) 3
Động cơ servo Delta 1.0Kw 1.5KW 1.5KW (Đài Loan) 3
Thiết bị gia dụng Omron Japan 9
Bạc đạn NSK Vít chống lưng chuyên dụng (Nhật Bản) 4
Hệ thống Edraw A6 (Đài Loan) 1
Đồ đạc Đồ đạc đặc biệt tự chế bằng gỗ nguyên khối (3 bộ cho mỗi bên trái và bên phải) 6
Rack Fengmao mài chính xác lớp 6 (Đài Loan) 3
Bánh răng Fengmao mài chính xác lớp 6 (Đài Loan) 1
Hộp giảm tốc Fastton Bộ giảm tốc hành tinh Servo chuyên nghiệp (Đài Loan) 1
Công tắc du lịch Mingyang (Đài Loan) 9
