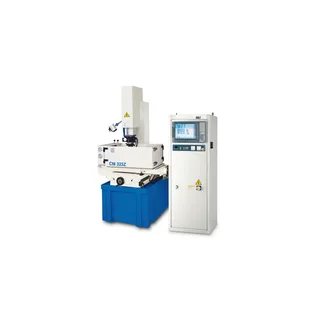

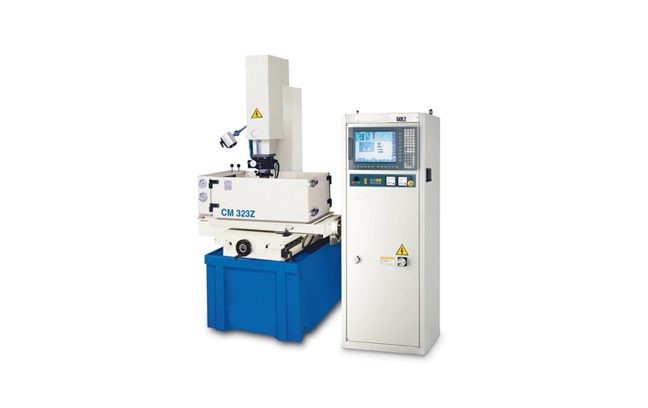

Máy khoan xung EDM CM545Z

Thông số kỹ thuật

Bảo hành	12 tháng

Đặc điểm nổi bật

Đặc điểm kỹ thuật sản phẩmNgười mẫuCM323ZCM434ZCM545ZCM655ZKích thước bàn (WxD) (mm)500x350650x400800x5001000x600Hành trình bàn (X,Y) (mm)300x200400x300500x400600x500Hành trình trục U, V (OB) (mm)±5±5±5±5Kích thước thùng làm việc (WxDxH) (mm

Đặc điểm kỹ thuật sản phẩm

Người mẫu	CM323Z	CM434Z	CM545Z	CM655Z
Kích thước bàn (WxD) (mm)	500x350	650x400	800x500	1000x600
Hành trình bàn (X,Y) (mm)	300x200	400x300	500x400	600x500
Hành trình trục U, V (OB) (mm)	±5	±5	±5	±5
Kích thước thùng làm việc (WxDxH) (mm)	820x500x300	1050x600x300	1250x700x500	1500x800x500
Hành trình ram (Z1) (mm)	300	350	500	500
Khoảng cách từ trục lăn RAM đến bàn làm việc (mm)	250-550	250-600	200-700	250-750
tối đa.trọng lượng điện cực (không có OB) (kg)	60	100	300	300
tối đa.trọng lượng điện cực (với OB) (kg)	15	15	15	15
tối đa.trọng lượng phôi (kg)	500	750	1500	2250
Kích thước bên ngoài (WxDxH) (mm)	1300x1300x2150	1400x1340	1600x1600x2650	1860x1700x2750
Trọng lượng (kg)	1000	1400	3200	3500
cho điện môi	D323	D434	D545	D655
Khoảng cách từ trục lăn RAM đến bàn làm việc (mm)
Khối lượng (L)	280	390	720	900
phương pháp lọc	giấy lọc	giấy lọc	giấy lọc	giấy lọc
Bơm (Hpxset)	0,5x1	0,5x1	0,5x2	0,5x2
Trọng lượng (kg)	được xây dựng trong	80	110	160
Kích thước bên ngoài (mm)	được xây dựng trong	1400x800x430	1800x800x500	1800x1000x500
Nguồn cấp
tối đa.gia công hiện tại (A)	50	75	50	75
tối đa.công suất đầu vào (KVA)	4	5	4	5
tối đa.tốc độ gia công (mm3/phút)	350	550	350	550
Tỷ lệ hao mòn điện cực (%)	0,2	0,2	*	*
Độ nhám bề mặt tốt nhất (μm/Ra)	0,45/0,2(OB)	0,45/0,2(OB)	*	*
Kích thước bên ngoài (mm)	620x720x1860	620x720x1860	450x470x1650	450x470x1650
Trọng lượng (kg)	200	240	200	240
