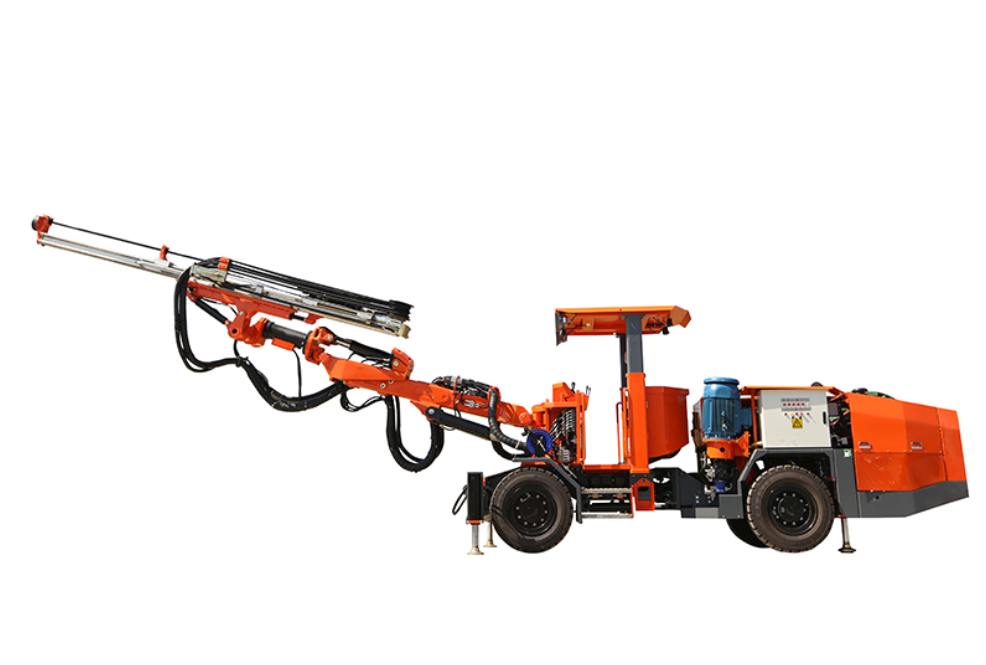

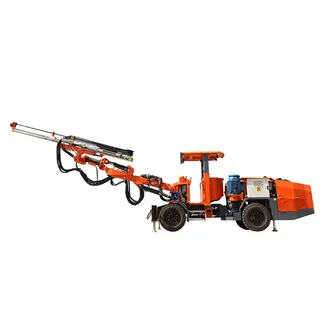

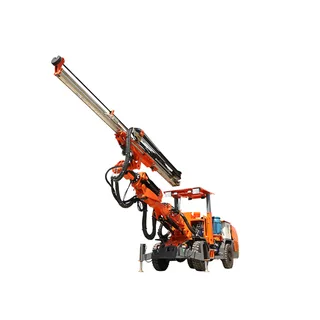

Máy khoan đá bánh xe cỡ lớn Siton DW1-31

Thông số kỹ thuật

Thương hiệu	SITON
Xuất xứ	China

Đặc điểm nổi bật

Máy khoan đá bánh xe cỡ lớn DW1-31 (Jumbo) là giải pháp khoan hầm tự hành cao cấp, chuyên dụng cho thi công đường hầm, khai thác mỏ hầm lò và công trình ngầm hiện đại.

Tích hợp máy khoan đá thương hiệu WOSERLD (Thụy Điển) cùng động cơ Cummins B3.3-80 (60 kW) bền bỉ, DW1-31 mang lại tốc độ khoan vượt trội từ 0.8 đến 2.0 m/phút với đường kính lỗ Φ64–89 mm, đáp ứng hoàn hảo các tầng đá cứng phức tạp.

Thiết bị sở hữu hệ thống cần khoan thủy lực xoay linh hoạt ±180°, khung gầm dẫn động 4 bánh mạnh mẽ cùng cabin bảo vệ chịu lực va đập cao, đảm bảo tính chính xác, an toàn tối đa và tiết kiệm chi phí vận hành cho nhà thầu

📊 THÔNG SỐ MÁY KHOAN ĐÁ DW1-31

Tốc độ khoan	0,8 đến 2 (m/phút)
Chiều dài cần khoan	4305/3700 mm
Đường kính khoan	Φ64 - 89 (mm)
Độ sâu lỗ	4000/3400 mm
Mặt cắt ngang (Rộng × Cao)	≤ 6,9 × 6,7 (m)
Tốc độ di chuyển	12 km/h
Máy khoan đá	1838ME/2238 (WOSERLD)

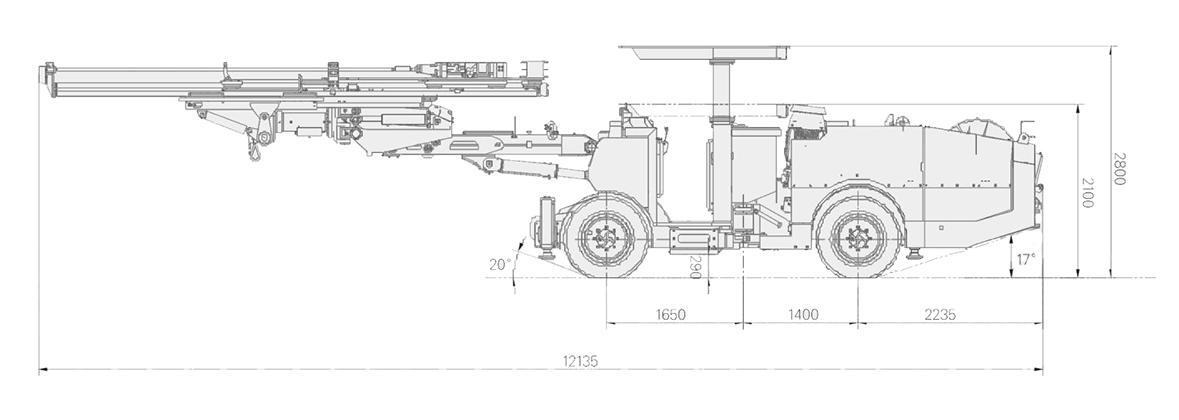

Kích thước tổng thể (Dài × Rộng × Cao)	1213517502100/2800 (mm)
Trọng lượng tối đa toàn bộ	13200 k

Cần trên của máy khoan bánh xe DW1-31 Jumbo:

Số cánh tay	1
Hành trình bồi thường	1250 mm
Loại cần trục	Truyền động thủy lực
Góc quay (Dương/ Âm)	± 180°
Góc xoay (Bên trong/Bên ngoài)	± 35°
Góc tăng/giảm	+65/-30 (º)
Góc nghiêng (Cánh quạt)	+95/-3 (º)
Chiều dài linh hoạt	1500 mm

Hệ thống điện của máy khoan bánh xe DW1-31 Jumbo:

Tổng công suất	55 + 5.5 + 3 (kW)
Động cơ chính	55 kW
Điện áp	380 đến 660 (V)
Tính thường xuyên	50 đến 60 (Hz)

Hệ thống thủy lực của máy khoan bánh xe DW1-31:

Bơm thủy lực (Động cơ chính/ Động cơ diesel)	Một bơm bánh xe và một bơm piston (động cơ chính)
	Hai bơm bánh xe và một bơm piston (động cơ diesel)

Áp suất làm việc định mức	23 Mpa (Khoan)/ 42 Mpa (Di chuyển khung gầm)
Dung tích bình chứa dầu	150 lít
Phương pháp tản nhiệt	Nước

Động cơ diesel của máy khoan bánh xe DW1-31:

Người mẫu	Cummins B3.3-80
Quyền lực	60 kW
Phương pháp hút khí	Tăng áp hoặc làm mát trung gian
Công suất định mức/Tốc độ quay	80/2200 (HP/RPM)
Mô-men xoắn cực đại/Tốc độ quay	292/1600 (N·m/RPM)
Tiêu chuẩn khí thải	Cấp 2
Cân nặng	275 kg

✨ ĐẶC ĐIỂM NỔI BẬT

1️⃣ Cần khoan thủy lực định vị chính xác & linh hoạt: Thiết kế dịch chuyển độc đáo giúp tăng độ chính xác và tính song song giữa các lỗ khoan. Động cơ quay phía trước tay đòn cho phép cơ cấu cấp liệu chuyển động linh hoạt (±180°). Cần đẩy làm bằng hợp kim nhôm chịu lực cao phủ thép không gỉ giúp chống uốn, xoắn và kéo dài tuổi thọ tối đa.

2️⃣ Máy khoan đá WOSERLD (Thụy Điển) hiệu suất vượt trội: Trang bị dòng máy khoan đá cao cấp WOSERLD (Model 1838ME/2238) chuyên dụng cho các tầng đá độ cứng cao. Hiệu suất làm việc vượt trội gấp 2 đến 4 lần so với máy khoan đá cầm tay truyền thống. Cấu trúc thân mũi khoan đặc biệt giúp loại bỏ phản lực va đập, bảo vệ thiết bị bền bỉ.

3️⃣ Hệ thống thủy lực thông minh & Tản nhiệt hiệu quả: Trang bị hệ thống lọc đa tầng giữ độ sạch cho dầu thủy lực, giảm tối đa sự cố vận hành. Công nghệ nén từng bước tối ưu hóa lực đẩy và lực va đập, giúp định vị nhanh và nâng cao hiệu suất. Bộ làm mát bằng nước cùng bơm thủy lực hợp lý đảm bảo duy trì nhiệt độ dầu ổn định liên tục.

4️⃣ Khung gầm khớp nối dẫn động 4 bánh vững chắc: Khung gầm bản lề kết hợp hệ truyền động thủy lực và dẫn động 4 bánh mạnh mẽ, tiết kiệm nhiên liệu. Chân chống thủy lực phía trước linh hoạt, lốp đặc chống đinh cùng 3 chế độ phanh an toàn (phanh vận hành, phanh đỗ, phanh khẩn cấp).

5️⃣ Động cơ Cummins B3.3-80 bền bỉ & Thân thiện môi trường: Động cơ Diesel Cummins 60 kW tăng áp / làm mát trung gian đạt tiêu chuẩn khí thải Cấp 2, trang bị kèm bộ giảm âm và bộ lọc xử lý khí thải giúp vận hành êm ái trong môi trường hầm lò.

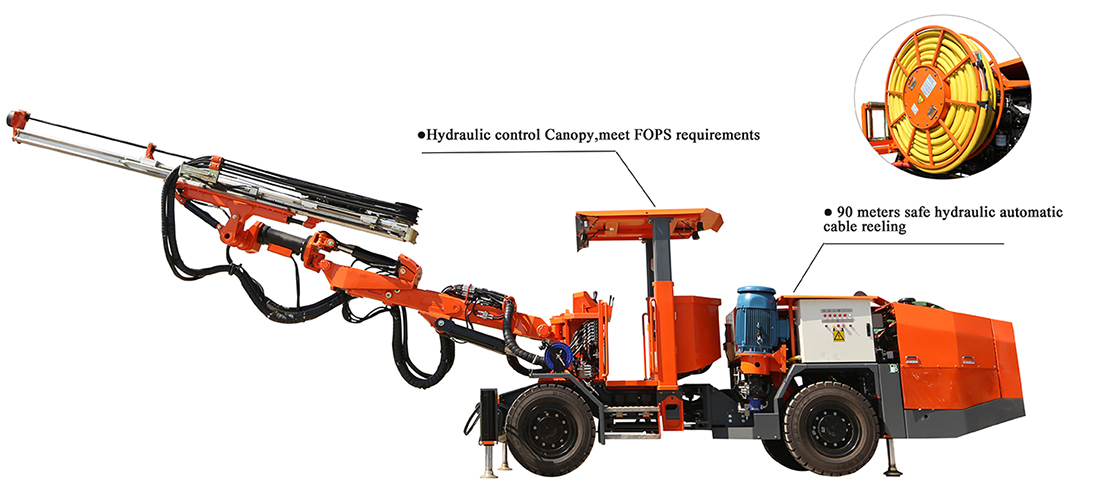

6️⃣ Trang bị cấu hình tiêu chuẩn toàn diện: Máy tích hợp sẵn vỏ bọc bảo vệ chịu lực va đập mạnh từ vật rơi, hệ thống đèn chiếu sáng công suất lớn, cuộn cáp điện, máy nén khí, bơm nước và dụng cụ đo độ cao chuyên dụng.

⚙️ ỨNG DỤNG THỰC TẾ

📦 Thi công hầm ngầm & Giao thông: Chuyên dùng cho công tác khoan nổ đào hầm đường bộ, hầm đường sắt, hầm metro với mặt cắt ngang rộng lên tới 6.9 × 6.7 m.

💊 Dự án thủy điện & Công trình ngầm: Phục vụ đào hầm dẫn nước, hầm xả lũ, gian máy ngầm trong các công trình thủy điện và hạ tầng kỹ thuật ngầm.

💄 Khai thác mỏ hầm lò: Thi công khoan tạo lỗ nổ mìn, mở đường hầm lò khai thác quặng và khoáng sản diện tích lớn.

🏷️ Khoan gia cố & Neo gia cố vách hầm: Đảm bảo độ chính xác cao trong việc khoan lỗ neo gia cố mái và vách hầm đá, đảm bảo an toàn tuyệt đối cho công trình.

🏭 Giải pháp đầu tư tự động hóa hiện đại: Lựa chọn hoàn hảo cho các nhà thầu thi công hầm lò cần dòng máy khoan Jumbo 1 cần tự hành mạnh mẽ, tốc độ cao và tối ưu chi phí vận hành.
