Thông số kỹ thuật

Bảo hành	12 tháng

Đặc điểm nổi bật

Loại máyTC-R2B10,000v/p16,000v/pHệ điều hành CNCCNC-B00Hành trìnhTrục X [mm]420TrụcY [mm]320Trục Z [mm]305Khoảng cách từ bàn máy đến đầu trục chính [mm]200~505Bàn máyKích thước[mm]600x300 (1 pallet)Tải trọng lớn nhất[kg]120 (1 pallet)Trục chínhTốc

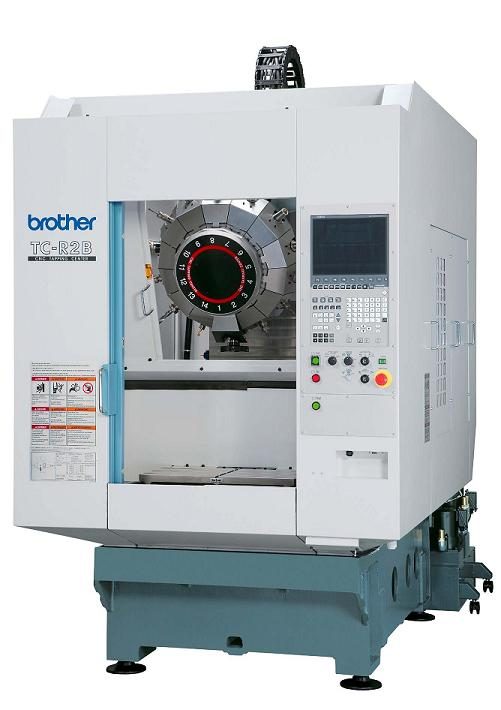

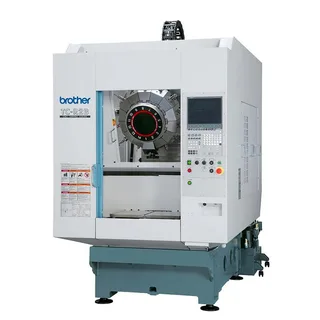

Loại máy			TC-R2B
Loại máy			10,000v/p	16,000v/p
Hệ điều hành CNC			CNC-B00
Hành trình	Trục X [mm]		420
	TrụcY [mm]		320
	Trục Z [mm]		305
	Khoảng cách từ bàn máy đến đầu trục chính [mm]		200~505
Bàn máy	Kích thước[mm]		600x300 (1 pallet)
Bàn máy	Tải trọng lớn nhất[kg]		120 (1 pallet)
Trục chính	Tốc độ [min^-1]		10 ~ 10,000	16 ~ 16,000
	Tốc độ gia công ren[min^-1]		Max.6,000
	Loại đầu mang dao		7/24 Taper No. 30
Bước tiến	Tốc độ tiến nhanh (X x Y x Z) [mm/mim]		50 x 50 x 50
Bước tiến	Bước tiến gia công [mm/mim]		1 - 10,000 (X, Y) 1 - 20,000 (Z)
Đầu xoay dao	Loại trục dao		MAS.BT30
	Loại đầu chốt kéo		MAS.P30T-2
	Số đầu dao [cái]		14
	Distance from taper gauge line (Max. diameter) [mm(inch)]		0 - 30 / D 46 30 - 160 / D 80 160 - 200 / D 40
	Trọng lượng dao.Max [kg]		3.0 (Tổng trọng lượng 25)
	Lựa chọn dao		Lựa chọn nhanh ngẫu nhiên
Thời gian thay dao	Dao thay dao[s]		0.9
Thời gian thay dao	Thay dao xong [s]		1.7
Động cơ	Động cơ trục chính [kW]		10.1/ 6.7	7.4 / 4.9
Động cơ	Động cơ trục gia công [kW]		1.0 (X, Y) / 1.5 (Z)
Nguồn điện	Nguồn điện		ACV ±10%, 50 / 60Hz ±1Hz
	Công suất (Max.) [kVA]		9.5/37.0
	Nguồn khí	Áp suất khí[MPa]	0.4 ~ 0.6
	Nguồn khí	Lưu lượng khí[L/min]	60 (air pressure)
Kích thước máy	Chiều cao [mm]		2,588
	Kích thước sàn máy		1,456mm×3,454mm
	Trọng lượng[kg]		2,600
Độ chính xác	Độ chính xác kích thước [mm]		0.005 / 300
Độ chính xác	Độ chính xác lập lại[mm]		±0.003
Các phụ kiện tiêu chuẩn			1 bộ điều khiển bằng tay, 4 ốc nền, 4 miếng cân bằng
