Thông số kỹ thuật

Bảo hành	12 tháng

Đặc điểm nổi bật

Loại máyTC-22B（TC-22B-O）12,000min-1 specifications16,000min-1 specificationsHệ điều hành CNCCNC-B00Hành trìnhTrục X [mm (inch)]500 (19.7)[700(27.6)]Trục Y [mm (inch)]450(17.7)Trục Z [mm (inch)]410(16.1)Khoảng cách từ bàn máy đến đầu trục chính[mm

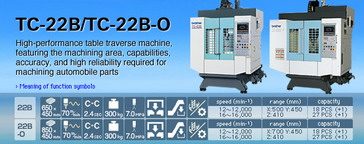

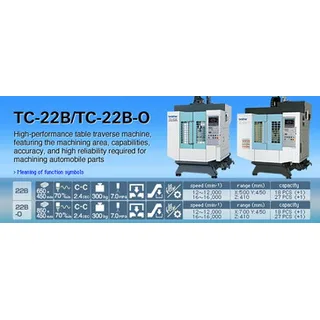

Loại máy			TC-22B（TC-22B-O）
Loại máy			12,000min^-1 specifications	16,000min^-1 specifications
Hệ điều hành CNC			CNC-B00
Hành trình	Trục X [mm (inch)]		500 (19.7)[700(27.6)]
	Trục Y [mm (inch)]		450(17.7)
	Trục Z [mm (inch)]		410(16.1)
	Khoảng cách từ bàn máy đến đầu trục chính[mm (inch)]		250-660(9.8-26.0)[ 230-640(9.1-25.2)]
Bàn máy	Kích thước[mm (inch)]		650 x 450(25.6 x 17.7)[850 x 450 (31.5 x 17.7)]
Bàn máy	Tải trọng lớn nhất [mm (inch)]		250(551)［300(661)］
Trục chính	Tốc độ [min^-1]		12-12,000	16-16,000
	Tốc độ gia công ren [min^-1]		MAX.8,000

Bước tiến	Tốc độ tiến nhanh trục XxYxZ axes [m/min (inch/min)]		70 x 70 x 70(2,756 x 2,756 x 2,756)
Bước tiến	Bước tiến gia công[m/min(inch/min)]		1-20,000(0.04-787)
Đầu xoay dao	Loại trục dao		MAS-BT30
	Loại đầu chốt kéo		MAS-P30T-2
	Số đầu dao [pcs.]		18[+1]/27[+1]
	Đường kính dao .Max [pcs.]		0-30(0-1.2)/D46 30-250(1.2-9.8)/D55 (Max.tool diameter D125)
	Chiều dài dao.Max [mm (inch)]		250(9.8)
	Trọng lượng dao.Max[kg(lbs)]		3.5(7.7)
	Lựa chọn dao		Lựa chọn nhanh ngẫu nhiên
Thời gian thay dao	Dao thay dao [sec.]		0.9
Thời gian thay dao	Dao thay xong[sec.]		2.4
Động cơ	Động cơ trục chính [kW]		11/6	10/7.3
Động cơ	Động cơ trục gia công [kW]		1.3(X,Y,Z)
Nguồn điện	Nguồn điện		AC3Φ, 50/60Hz±1Hz
	Công suất (max.) [kVA]		16[Max.32]	18[Max.37]
	Nguồn khí	Áp suất khí[MPa]	0.4-0.6
	Nguồn khí	Lưu lượng khí [L/min]	180(at atmospheric pressure)
Kích thước máy	Chiều cao[mm (inch)]		2,538 (99.9)
	Kích thước sàn máy[mm (inch)]		1,496 x 3,102(58.9 x 122.1)[1,870 x 3,102(73.6 x 122.1)]
	Trọng lượng [kg(lbs)]		2,780(6,129)[2,910(6,416)]
Độ chính xác	Độ chính xác kích thước [mm (inch)]		0.005/300 (0.0002/11.8)
Độ chính xác	Độ chính xác lập lại[mm (inch)]		±0.003 (±0.00012)
