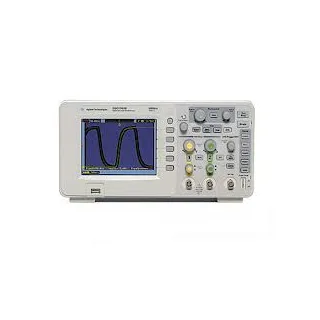

Máy hiện sóng số Agilent DSO1102B

Băng tần (-3dB): DC to 100 MHz

Tốc độ lấy mẫu: 1 GSa/sec sử dụng 1 kênh, 500 MSa/sec sử dụng 2 kênh

Bộ nhớ: 16 kpts

Số kênh: 2

Độ phân giải trục đứng: 8 bits

Độ nhạy trục đứng: 2 mV/div đến 10 V/div

Cấp chính xác DC: 2 mV/div đến 5 mV/div: 4.0%  toàn dải

                               10 mV/div đến 10 V/div:  3.0% toàn dải

Điện áp vào lớn nhất: CAT I 300 Vrms (thực) , 400 Vpk (đỉnh)

Chế độ trục ngang: Main (Y-T), XY, delayed zoom and roll

Đầu vào: DC, AC và ground

Tổng trở vào: 1 MΩ 2% có tụ trong lắp song song 15 pF

Thời gian chính xác: 50 ppm mỗi 1 ms

Chế độ Acquisition: Normal, Averaging, Sequence, Peak detect, Roll

Đầu vào Trigger: AC, DC, LF reject, HF reject

Chế độ Trigger: Force, Edge, Video, Pulse width, Alternate

Độ nhạy Trigger:

    ≥5 mV/div: 1 div  từ DC đến 10 MHz, 1.5 div từ 10 MHz  toàn dải tàn

    <5 mV/div: 1 div từ DC đến 10 MHz, 1.5 div từ 10 MHz đến 20 MHz

Tự động đo lường: Điện áp, thời gian, tần số

Chức năng toán học: A+B, A-B, AxB, FFT

Tự động lấy dải: có

Màn hình hiển thị: 5.7 inch, màu QVGA TFT LCD

Bộ nhớ trong: 10 dạng sóng

Nhớ ngoài: có chức năng nhớ ngoài

Cổng kết nối: USB 2.0 tốc độ truyền đến 12 Mb/sec

Kích thước : 30.3 cm W X 15.4 cm H X 13.3 cm

Trọng lượng: máy 2.4 kgs (5.3lbs) cả thùng: 3.87 kgs (8.3lbs)

Cung cấp kèm theo: tài liệu CD, dây nguồn , 2 dây đo có bộ chia 10:1

Hãng sản xuất: Agilent Mỹ

Bảo hành: 2 năm
