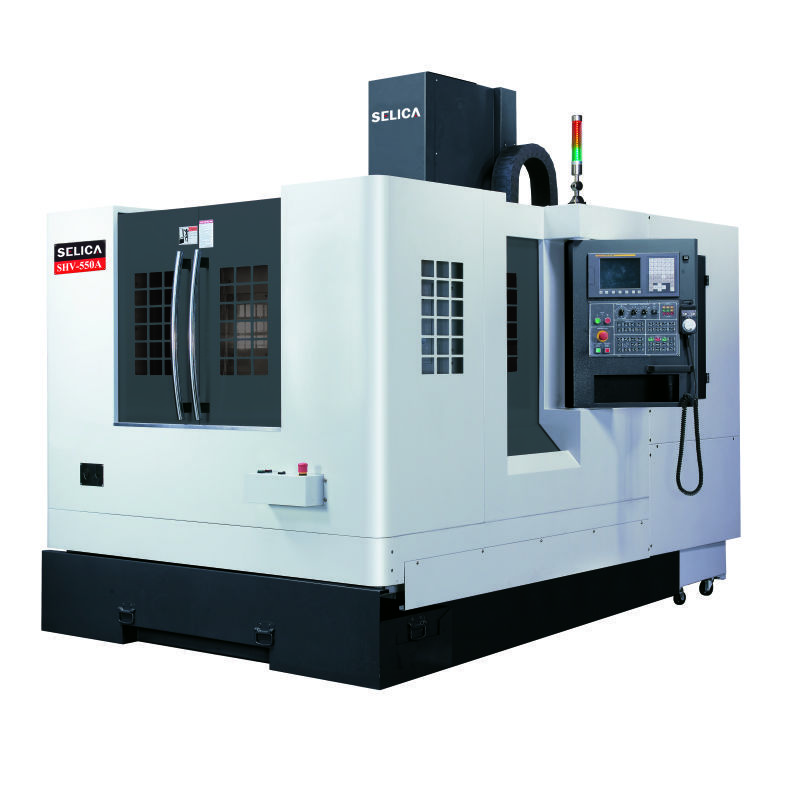

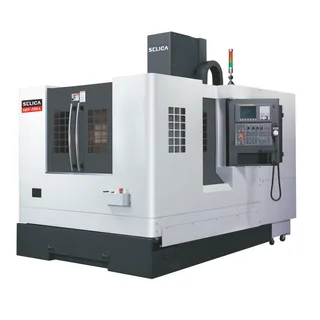

Máy gia công trung tâm đứng Selica SHV-550A

Thông số kỹ thuật

Bảo hành	12 tháng

Đặc điểm nổi bật

Nội dungMô hìnhĐơn vịSHV - 550ADu lịchHành trình 3 trụcHướng dẫn tuyến tínhHành trình trục Xmm550Hành trình trục Ymm400Hành trình trục Zmm460Khoảng cách từ mũi trục chính đến mặt bànmm120-580BànKhu vực bảngmm600 x 400Tối đatảikg200 x 2Rãnh chữ Tmm3 x

Nội dung	Mô hình	Đơn vị	SHV - 550A
Du lịch	Hành trình 3 trục		Hướng dẫn tuyến tính
	Hành trình trục X	mm	550
	Hành trình trục Y	mm	400
	Hành trình trục Z	mm	460
	Khoảng cách từ mũi trục chính đến mặt bàn	mm	120-580
Bàn	Khu vực bảng	mm	600 x 400
	Tối đatải	kg	200 x 2
	Rãnh chữ T	mm	3 x 14 x 100
	Thời gian thay đổi pallet	giây	7
	Phương thức trao đổi pallet		180 ° thay đổi (quay)
Con quay	Côn trục chính	-	BT40	BT40
	Tốc độ trục chính	vòng / phút	8000/10000	10000/12000/15000
	Ổ trục chính	-	Loại đai	Loại trực tiếp
	Động cơ trục chính	kw	5,5 / 7,5
	Làm mát trục chính	-	Bộ làm mát dầu
Tỷ lệ thức ăn	Di chuyển nhanh X	m / phút	36
	Di chuyển nhanh Y	m / phút	36
	Z di chuyển nhanh	m / mm	36
	Cắt tỷ lệ thức ăn	mm / phút	1-15000
	Động cơ servo trục X / Y / Z (FANUC)	kw	1,2 / 1,2 / 1,8
	Động cơ servo trục X / Y / Z (MITSUBISHI)	kw	1,5 / 1,5 / 2
ATC	Loại tạp chí	kiểu	Cánh tay
	Dung lượng tạp chí công cụ	chiếc	24
	Tối đađường kính dụng cụ	mm	76/150
	Tối đachiều dài công cụ	mm	250
	Tối đatrọng lượng dụng cụ	kg	7
	Lựa chọn công cụ	kiểu	Ngẫu nhiên
Khác	Sự tiêu thụ năng lượng	KVA	20
	Kích thước máy (LxWxH)	mm	2000x2960x2740
	Trọng lượng máy	kg	3750
