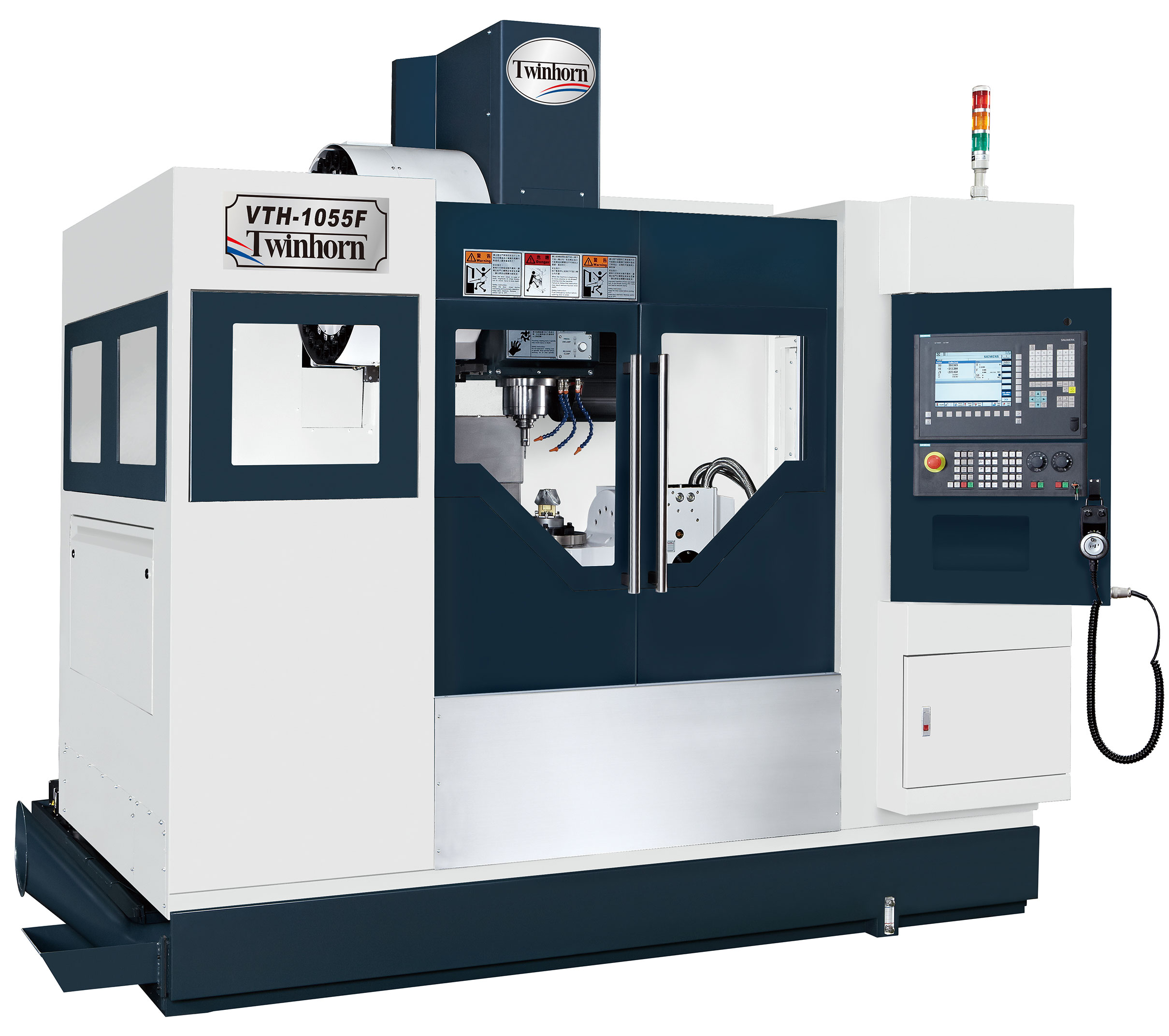

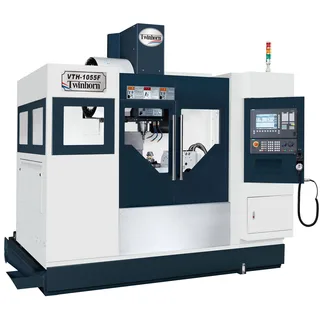

Máy gia công trung tâm dọc Twinhorn VTH-1055F

Thông số kỹ thuật

Bảo hành	12 tháng

Đặc điểm nổi bật

Mô hìnhVTH-1055FĐột quỵTrục X900mmTrục Y520mmTrục Z510mmTrục A (nghiêng)A = + 30 ° ~ - 120 °Trục C (xoay)360 °Đường kính trục Max.CΦ400mmTốc độ trục tối đa25 vòng / phútKích thước bàn làm việcΦ320mmKích thước khe chữ T12mmTải tối đa100kgCon quayMũi

Mô hình	VTH-1055F
Đột quỵ
Trục X	900mm
Trục Y	520mm
Trục Z	510mm
Trục A (nghiêng)	A = + 30 ° ~ - 120 °
Trục C (xoay)	360 °
Đường kính trục Max.C	Φ400mm
Tốc độ trục tối đa	25 vòng / phút
Kích thước bàn làm việc	Φ320mm
Kích thước khe chữ T	12mm
Tải tối đa	100kg
Con quay
Mũi trục chính đến mặt bàn	30 ~ 540mm
Tâm trục chính Đến mặt trước cột	958mm
Phương pháp điều khiển trục chính	Đai lái xe
Trục chính	# 40 (BT / CAT / DIN)
Động cơ trục chính	(F): 11 / 15kW (S1-tiếp / S2 -15 phút); (M): 7,5 / 11kW (S1-cont./S2-30 phút)
Trục chính OD	70mm
Tốc độ trục chính	8000 vòng / phút
Cho ăn
X, Y Axes Thức ăn nhanh	48000mm / phút
Z Axis Thức ăn nhanh	32000mm / phút
Cắt thức ăn chăn nuôi	10000mm / phút
Đường kính trục vít và cao độ	D40 x P16/16/12 mm
ATC
Loại ATC	Loại cánh tay
Số dụng cụ	24 T
Tối đaTrọng lượng dụng cụ	7 Kg
Tối đaĐường kính dụng cụ (Có công cụ điều chỉnh / Không có công cụ điều chỉnh)	80mm / 125mm
Tối đaChiều dài dụng cụ	300mm
Độ chính xác VDI 3441 (JIS B6338)
Định vị trục X / Y / Z	± 0,004mm / 300mm
Độ lặp lại trục X / Y / Z	± 0,003mm
Định vị trục C	20 "
Định vị trục A	6 "
Độ lặp lại trục C	20 "
Độ lặp lại trục A	4"
Chung
Áp suất không khí yêu cầu	6kg / cm²
Trọng lượng máy	6500kg
Kích thước máy (W x D x H)	2800 x2405 x 2800mm
