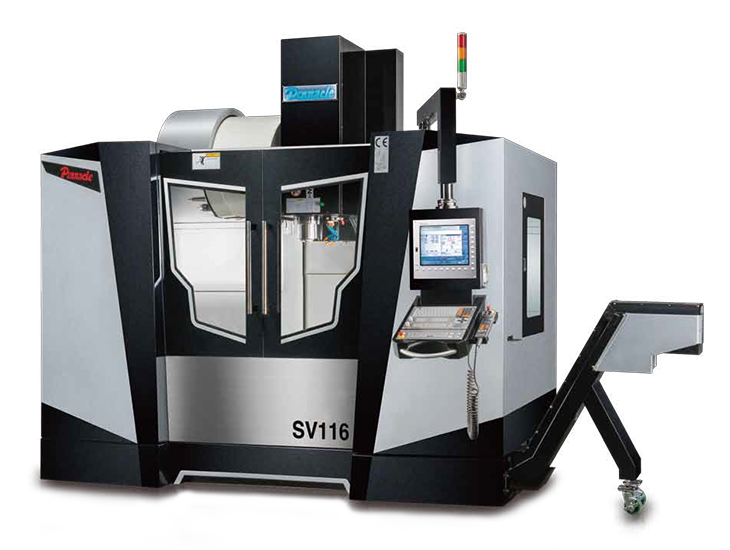

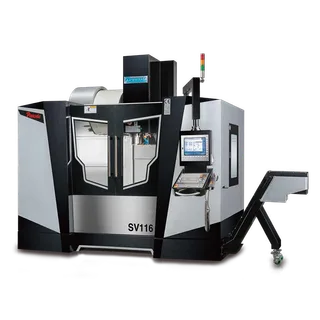

Máy gia công trung tâm dọc Pinnacle SV116
- Bảo hành
- 12 tháng
Liên hệ
Giá tốt nhất theo thời điểm — đặt hàng, gọi hoặc chat để được báo giá.
Tình trạng:
Còn hàng
Chỉ còn sản phẩm
Sản phẩm đang còn hàng — tạm thời chưa nhận đặt hàng.
Xem chi nhánh có hàng
Khu vực này chưa có chi nhánh còn hàng — chọn khu vực khác hoặc đặt hàng online.
Thông số kỹ thuật
| Bảo hành | 12 tháng |
|---|
Đặc điểm nổi bật
MODELSV116SV126TABLETable Size (mm)1300 x 6101400 x 610Travel Ranges (X x Y x Z mm)1140 x 610 x 6101300 x 610 x 610Max. Table Load (kgs)850850Spindle Nose to Table Surface (mm)110 ~ 720110 ~ 720T-slot (Width x Distance x Number mm)18 x 125 x 518 x
Nội dung chính
| MODEL | SV116 | SV126 |
|---|---|---|
| TABLE | ||
| Table Size (mm) | 1300 x 610 | 1400 x 610 |
| Travel Ranges (X x Y x Z mm) | 1140 x 610 x 610 | 1300 x 610 x 610 |
| Max. Table Load (kgs) | 850 | 850 |
| Spindle Nose to Table Surface (mm) | 110 ~ 720 | 110 ~ 720 |
| T-slot (Width x Distance x Number mm) | 18 x 125 x 5 | 18 x 125 x 5 |
| SPINDLE | ||
| Distance Between Column (mm) | BT-40 | BT-50 |
| Spindle Inner Diameter (mm) | Ø70 | Ø80 |
| Spindle Center to Column (mm) | 675 | 675 |
| Spindle Speed (rpm) Belt | 60 ~ 8000(10000/12000) | 40 ~ 8000 |
| Spindle Speed (rpm) Gear | L40~1750, H1751~8000 | L40~1500, H1501~6000 |
| Spindle Speed (rpm) Direct-Drive | 10000 / 12000 / 15000 | 10000 |
| Draw Bar Force (kgf) | 950 | 2000 |
| Main Motor (con/30 min Kw) | 7.5 / 11 | 11 / 15 |
| FEED RATE | ||
| Rapid Feed Rate (X/Y/Z m/min) | 20 / 20 / 20 | 20 / 20 / 20 |
| Feed Rate (X/Y/Z/ mm/min) | 10000 | 10000 |
| AXIS SERVOMOTOR | ||
| Mitsubishi X/Y/Z (Kw) | HF353 (3.5) | HF353 (3.5) |
| Fanuc (Kw) | β22/3000is 3.0 (α12i/3000i 3.0) | |
| Siemens (Kw) | 1FK7 063 (2.9) | 1FK7 063 (2.9) |
| Fagor (Kw) | FKM64.30A | FKM64.30A |
| Heidenhain (Kw) | QSY155B (2.47) | QSY155B (2.47) |
| AUTO TOOL CHANGER | ISO40 | ISO50 |
| ATC Type | DISK | |
| Cam Type | DAUL ARM | |
| Tool Selection (Bi-direction) | RANDOM | |
| Tool Storage Capacity (PCs) | 24 | 24 |
| Max. Tool Diameter (mm) | Ø90 | Ø105 |
| Max. Tool Length (mm), Weight (kgs) | 250, 8 | 300, 15 |
| MISCELLANEOUS | ||
| Air Requirement (Kg/cm2) | 6 | 6 |
| Voltage | 220 | 220 |
| Power Requirement (KVA) | 20 | 20 |
| Coolant Tank Capacity (L) | 300 | 300 |
| Machine Weight (Kgs) | 6500 | 6800 |
| Machine Height (mm) | 2950 | 2950 |
| Floor Space (L x W mm) | 3100 x 2200 | 3400 x 2200 |
| Packing Size (L x W x H mm) | 3150 x 2230 x 2350 | 3450 x 2230 x 2350 |
