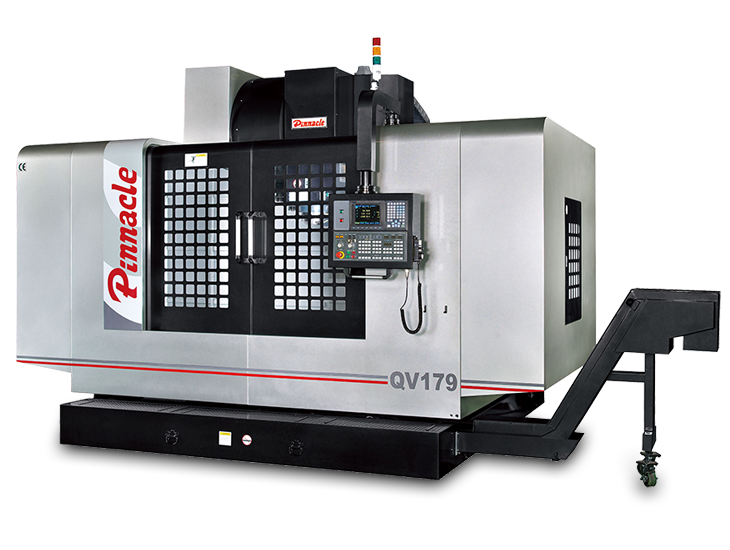

Máy gia công trung tâm dọc Pinnacle QV179
- Bảo hành
- 12 tháng
Liên hệ
Giá tốt nhất theo thời điểm — đặt hàng, gọi hoặc chat để được báo giá.
Tình trạng:
Còn hàng
Chỉ còn sản phẩm
Sản phẩm đang còn hàng — tạm thời chưa nhận đặt hàng.
Xem chi nhánh có hàng
Khu vực này chưa có chi nhánh còn hàng — chọn khu vực khác hoặc đặt hàng online.
Thông số kỹ thuật
| Bảo hành | 12 tháng |
|---|
Đặc điểm nổi bật
MODELQV159QV179QV209TABLETable Size (mm)1700 x 8502000 x 8502200 x 850Travel Ranges (X x Y x Z mm)1500 / 900 / 8501700 / 900 / x 8502000 / 900 / x 850Max. Table Load (kgs)200025003000Spindle Nose to Table Surface (mm)150 ~ 1000150 ~ 1000150 ~ 1000T
Nội dung chính
| MODEL | QV159 | QV179 | QV209 | |||
|---|---|---|---|---|---|---|
| TABLE | ||||||
| Table Size (mm) | 1700 x 850 | 2000 x 850 | 2200 x 850 | |||
| Travel Ranges (X x Y x Z mm) | 1500 / 900 / 850 | 1700 / 900 / x 850 | 2000 / 900 / x 850 | |||
| Max. Table Load (kgs) | 2000 | 2500 | 3000 | |||
| Spindle Nose to Table Surface (mm) | 150 ~ 1000 | 150 ~ 1000 | 150 ~ 1000 | |||
| T-slot (Width x Distance x Number mm) | 18 x 150 x 5 | 18 x 150 x 5 | 18 x 150 x 5 | |||
| SPINDLE | ||||||
| Tool Shank & Pull Stud | ISO40 | ISO50 | ||||
| Spindle Inner Diameter (mm) | Ø70 | Ø100 | ||||
| Spindle Center to Column (mm) | 950 | 950 | ||||
| Spindle Speed (rpm) Belt | 40 - 8000(10000/12000) | 40 - 6000 (8000) | ||||
| Spindle Speed (rpm) Gear | L40 ~ 2000, H2001-8000 | L40 ~ 1500, H1501 ~ 6000 | ||||
| Draw Bar Force (kgf) | 950 | 2000 | ||||
| Main Motor (con/30 min Kw) | 11 / 15 | 15 / 18.5 | 15 / 18.5 | |||
| FEED RATE | ||||||
| Rapid Feed Rate (X/Y/Z m/min) | 16 / 16 / 12 | 16 / 16 / 12 | 16 / 16 / 12 | |||
| Feed Rate (X/Y/Z/ mm/min) | 8000 | 8000 | 8000 | |||
| AXIS SERVO MOTOR | ||||||
| Mitsubishi (Kw) | HG453 (4.5) | HF703 (7.0) | HF703 (7.0) | |||
| Fanuc (Kw) | α22/3000i (4.0) | α30/3000i (7.0) | α30/3000i (7.0) | |||
| Siemens (Kw) | IFK7101 (7.03) | IFK7101 (7.03) | IFK7101 (7.03) | |||
| Fagor (Kw) | FKM 64.30 A | FKM 64.30 A | FKM 64.30 A | |||
| Heidenhain (Kw) | QSY155F (56.03) | QSY190D (9.6) | QSY190D (9.6) | |||
| AUTO TOOL CHANGER | ISO40 | ISO50 | ||||
| Mag Type | DISK | DISK / CHAIN | ||||
| Cam Type | DAUL ARM | DAUL ARM | ||||
| Tool Selection (Bi-direction) | RANDOM | RANDOM | ||||
| Tool Storage Capacity (PCs) | 24 | 24 / 32 | ||||
| Max. Tool Diameter (mm) | Ø90 | Ø105 / Ø127 | ||||
| Max. Tool Length (mm), Weight (kgs) | 250 mm, 8 kgs | 350 mm, 15 kgs | ||||
| MISCELLANEOUS | ||||||
| Air Requirement (Kg/cm2) | 6 | 6 | 6 | |||
| Voltage | 220V, 3Ph, 50 / 60Hz | 220V, 3Ph, 50 / 60Hz | 220V, 3Ph, 50 / 60Hz | |||
| Power Requirement (KVA) | 40 | 40 | 40 | |||
| Coolant Tank Capacity (L) | 700 | 700 | 700 | |||
| Machine Weight (Kgs) | 14000 | 15000 | 16000 | |||
| Machine Height (mm) | 3200 | 3200 | 3200 | |||
| Floor Space (L x W mm) | 3950 x 2900 | 4450 x 2900 | 5000 x 2900 | |||
