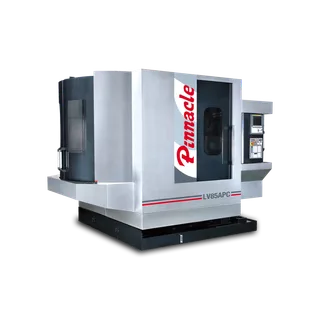

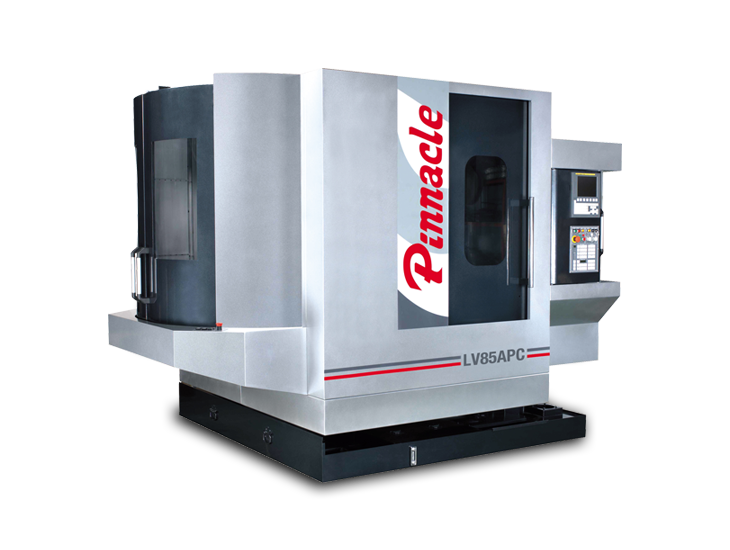

Máy gia công trung tâm dọc Pinnacle LV85APC
- Bảo hành
- 12 tháng
Liên hệ
Giá tốt nhất theo thời điểm — đặt hàng, gọi hoặc chat để được báo giá.
Tình trạng:
Còn hàng
Chỉ còn sản phẩm
Sản phẩm đang còn hàng — tạm thời chưa nhận đặt hàng.
Xem chi nhánh có hàng
Khu vực này chưa có chi nhánh còn hàng — chọn khu vực khác hoặc đặt hàng online.
Thông số kỹ thuật
| Bảo hành | 12 tháng |
|---|
Đặc điểm nổi bật
MODELLV85APCTABLETable Size (mm)850 x 500Travel Ranges (X x Y x Z mm)850 / 520 / 560Max. Table Load (kgs)300 KG one-sidedSpindle Nose to Table Surface (mm)100 ~ 660T-Slot (WxNxP mm)18 x 5 x 100Pallet Change Time (sec)9Pallet Exchange Method+180
Nội dung chính
| MODEL | LV85APC |
|---|---|
| TABLE | |
| Table Size (mm) | 850 x 500 |
| Travel Ranges (X x Y x Z mm) | 850 / 520 / 560 |
| Max. Table Load (kgs) | 300 KG one-sided |
| Spindle Nose to Table Surface (mm) | 100 ~ 660 |
| T-Slot (WxNxP mm) | 18 x 5 x 100 |
| Pallet Change Time (sec) | 9 |
| Pallet Exchange Method | +180°Rotation |
| Locking Strength | 3760kg@60kg/cm2 |
| SPINDLE | |
| Tool Shank & Pull Stud | ISO40 |
| Spindle Inner Diameter (mm) | Ø60 (Ø70) |
| Spindle Center to Column (mm) | 620 |
| Spindle Speed (rpm) Belt | 60-8000(10000) |
| Spindle Speed (rpm) Gear | L40-2000, H2001-8000 |
| Spindle Speed (rpm) Direct drive | 12000(15000) |
| Draw Bar Force (kgf) | 700 (950) |
| Main Motor (con/30 min Kw) | 5.5 / 7.5 |
| FEED RATE | |
| Rapid Feed Rate (X/Y/Z m/min) | 32 / 32 /32 |
| Feed Rate (X/Y/Z/ mm/min) | 10000 |
| AXIS SERVOMOTOR | |
| MitsubishikW | HF354 (3.5) |
| Fanuc kW | β22/20000 is 2.5 or (α12/3000 i 3.0) |
| Siemens kW | 1FK7 063 2.9 |
| Fagor kW | FXM53.3 3.1 |
| Heidenhain kW | QSY155B 2.47 |
| AUTO TOOL CHANGER | |
| MAG TYPE | DISK / CHAIN |
| Cam Type | DAUL ARM |
| Tool Selection (Bi-direction) | RANDOM |
| Tool Storage Capacity (PCs) | 24/30T(Opt.) |
| Max. Tool Diameter (mm) | Ø90/ Ø76 (Opt.) |
| Max. Tool Length ,WEIGHT | 250 mm, 8 KGs |
| MISCELLANEOUS | |
| Air Requirement (Kg/cm2) | 6 |
| Voltage | 220 |
| Power Requirement (KVA) | 20 |
| Coolant Tank Capacity (L) | 200 |
| Machine Weight (Kgs) | 6800 |
| Floor Space (L x W mm) | 3300 x 4000 x 2900 |
| Packing Size (L x W x H mm) | 4050 x 2300 x 2540 |
